沥青工况废气处理方案

一、方案总则

1.1 项目背景

1.2 设计依据

• 《大气污染物综合排放标准》（GB 16297-1996）

• 《恶臭污染物排放标准》（GB 14554-93）

• 《工业炉窑大气污染物排放标准》（GB 9078-1996）

• 《固定污染源挥发性有机物综合排放标准》（地方DB标准）

• 《沥青搅拌站大气污染综合治理技术规范》

• 企业沥青生产线实际风量、废气温度、污染物浓度实测工况参数

1.3 治理目标

• 针对性去除沥青烟、焦油雾、VOCs、苯并[a]芘、恶臭及配套粉尘，所有排放指标满足国家及地方沥青行业专项排放标准；

• 解决粘性焦油堵塞设备难题，系统运行稳定，适配沥青生产线24小时连续作业，故障率低、运维便捷；

• 实现废气全密闭收集、分级处理、达标排放，无二次逸散、无二次污染，顺利通过环保核查与年检；

• 彻底消除厂区浓烈沥青异味，改善车间及厂区周边环境，规避环保投诉与处罚风险。

二、沥青废气现状及工况分析

2.1 废气来源与核心污染物

• 沥青储罐呼吸废气：常温加热挥发，主要含VOCs、轻质沥青烟气、恶臭气体，浓度波动较小；

• 沥青加热、搅拌、再生工序废气：高温（40-80℃）高湿，含大量粘性焦油雾滴、重质沥青烟、苯并[a]芘、高浓度VOCs，异味最重、粘性最强；

• 烘干、筛分、卸料工序废气：以骨料粉尘为主，混合少量燃烧废气与沥青微量烟气；

• 成品出料、装车废气：无组织烟气、粉尘混合污染物，易扩散逸散。

2.2 沥青废气核心难点

• 污染物粘性极强，焦油雾滴易粘附管道、填料、喷嘴，极易造成设备堵塞、失效；

• 废气温度偏高，含油含水，单一喷淋或单一吸附工艺无法彻底净化；

• 含苯并[a]芘等严控有毒污染物，普通废气设备无法满足专项达标要求；

• 废气浓度波动大，生产启停、产能变化易导致瞬时超标。

2.3 工况设计参数

• 处理风量：2000-50000m³/h（根据搅拌站产能、工位数量定制）；

• 废气温度：40-80℃；

• 核心污染物：沥青烟、非甲烷总烃、苯并[a]芘、恶臭、颗粒物粉尘；

• 运行模式：全天候连续运行，适配沥青生产线常态化生产。

•

三、核心处理工艺原理与流程

3.1 各单元工艺原理

3.1.1 预处理除尘单元

3.1.2 碱液喷淋净化单元（核心脱油除味）

3.1.3 干式精密除雾单元

3.1.4 活性炭深度吸附单元

3.2 完整工艺流程

3.3 工艺分步详细说明

1. 密闭收集输送：对沥青储罐、搅拌缸、出料口、烘干筒、再生料工位设置密闭集气罩与负压管道，废气收集率≥98%，杜绝无组织逸散；管道风速控制在10-14m/s，避免油雾粘附管道堆积。

2. 预处理除尘：大颗粒粉尘、砂石杂质经旋风除尘器沉降分离，初步净化废气，减少后端设备负荷，降低堵塞概率。

3. 碱液喷淋脱油净化：塔内采用大孔径防堵喷嘴、加宽间距填料，适配粘性沥青废气，杜绝粘堵；专用脱油碱液与烟气充分反应，溶解截留90%以上的焦油、沥青烟、恶臭物质，循环药液定期加药、排渣。

4. 干式除雾过滤：多级精密过滤层拦截水雾、油雾，干燥洁净废气，保护后端活性炭吸附系统，延长耗材使用寿命。

5. 深度吸附净化：活性炭吸附残余VOCs、微量沥青烟和有毒异味组分，实现尾气深度达标。

6. 达标排放：净化后的洁净废气经风机引流，通过标准高空排气筒排放，满足沥青行业环保限值要求。

四、核心设备配置与专项参数

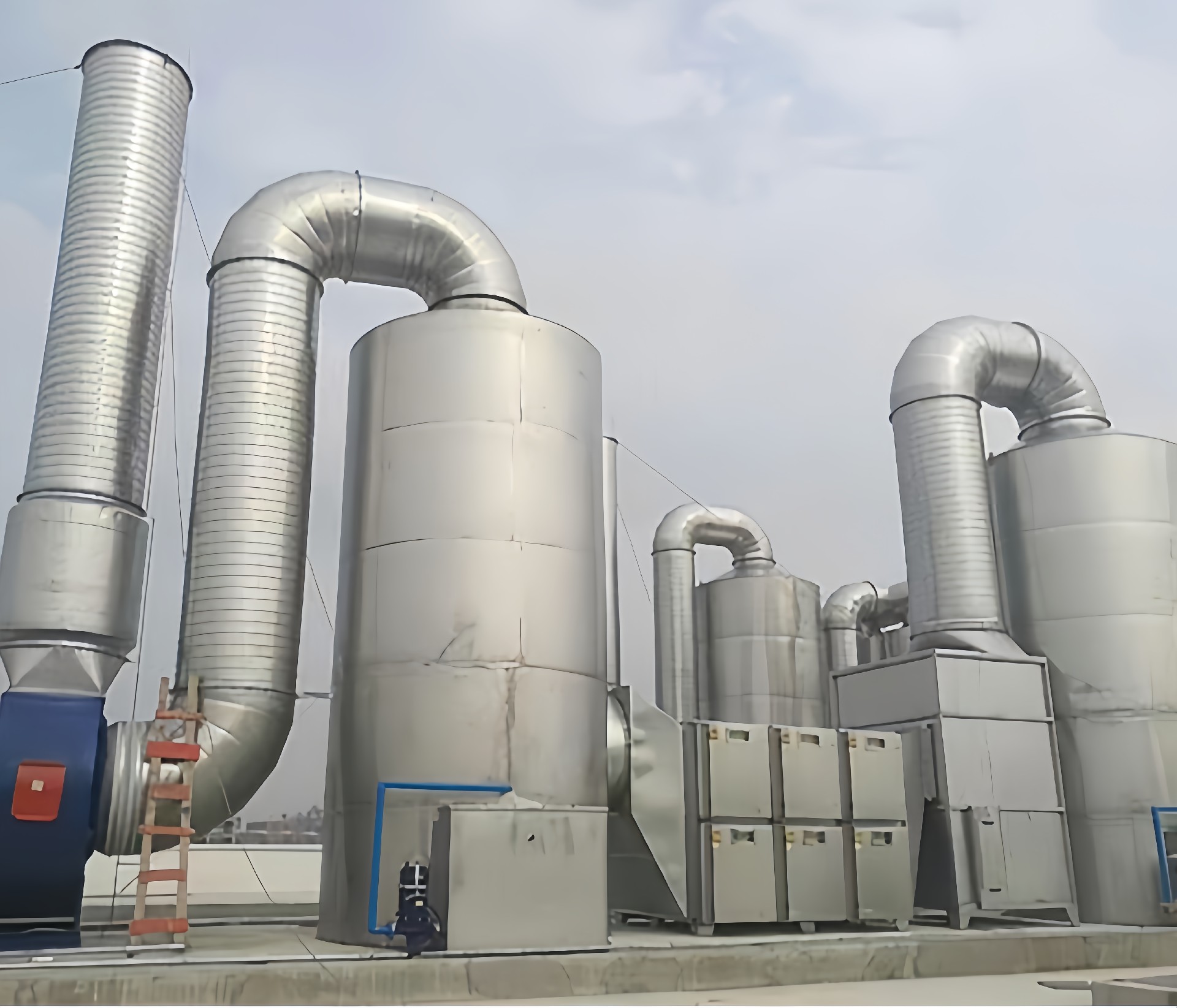

4.1 防堵型沥青专用喷淋塔主体

• 塔体结构：加厚防腐材质，耐高温80℃，内设导流均流装置，避免烟气短路，保证气液接触均匀；增设超大检修口，方便清理油污积渣。

• 防堵填料：采用大间距空心球填料，不易粘附焦油、不易堵塞，比表面积适中，适配含油烟气工况，替代普通密集填料。

• 防堵喷淋系统：采用大口径螺旋防堵喷嘴，无死角喷淋，雾化均匀，杜绝焦油、杂质堵塞喷嘴；喷淋管道加粗，适配高杂质循环液。

• 专用除雾结构：折流板式除雾器，抗油污粘附，可在线冲洗，有效拦截油雾水雾，避免带液排气。

4.2 整套配套净化设备

• 旋风除尘器：前置预处理，去除大颗粒粉尘，保护后端喷淋与吸附设备；

• 防堵循环喷淋泵：耐油污、耐腐蚀大流量泵，适配含杂质药液，不易卡顿堵塞；

• 自动加药系统：配套pH在线监测、脱油助剂自动投加装置，维持药液脱油活性，无需人工频繁操作；

• 干式精密过滤器：多级过滤棉+滤网组合，拦截油雾水雾，可定期更换清洗；

• 活性炭吸附箱：模块化箱体，装填高碘值蜂窝活性炭，吸附效率高、更换便捷；

• 耐高温防腐风机：变频低噪音风机，适配高温含油烟气，风压风量匹配沥青工况。

4.3 沥青工况核心设计参数

• 空塔风速：1.0-1.5m/s（低速设计，延长烟气反应时间，提升脱油效果）；

• 气液比：2.5-3.5L/m³（加大喷淋量，强化油污溶解截留能力）；

• 烟气停留时间：≥3s（保障重质沥青烟、焦油充分反应净化）；

• 污染物去除效率：沥青烟≥95%、VOCs≥90%、恶臭≥98%、粉尘≥99%；

• 设备阻力：≤350Pa，运行能耗低，适配长期连续生产。

五、专项药剂与防堵运维工艺

5.1 沥青废气专用吸收液配比

5.2 防堵专项设计（核心优势）

• 设备整体采用防粘堵结构，大孔径喷嘴、大间距填料，避免焦油堆积堵塞；

• 循环水箱设置隔油沉降区，油污、杂质自动沉降浮渣，可定期打捞清理，减少药液污染；

• 增设在线冲洗管路，可定期对喷淋层、填料、除雾器进行高压冲洗，杜绝油污固化堆积。

六、施工安装方案

6.1 施工前期准备

• 现场勘测：精准定位沥青各产污工位、设备摆放区域、管道走向、排气筒点位、水电接口；

• 场地整改：平整设备安装地面，做好承重加固，预留油污清理、设备检修、耗材更换空间；

• 材料备货：核对除尘、喷淋、过滤、吸附全套设备及配件、专用药剂，确保齐全完好。

6.2 标准化施工流程

1. 设备就位：依次固定旋风除尘器、喷淋塔、干式过滤器、活性炭吸附箱、风机，调平校准、固定地脚；

2. 管道安装：搭建密闭负压收集管道，全程密封防腐处理，杜绝烟气泄漏、积油；

3. 辅机安装：安装喷淋泵、加药系统、电控系统，接通水电，调试自动加药功能；

4. 填料与系统调试：装填防堵填料、固定喷淋喷嘴，测试喷淋雾化效果、水循环系统；

5. 整机联动调试：开启整套设备，调节风量、药液浓度、喷淋压力，优化脱油除味效果，确保无漏水、无堵塞、无漏风。

6.3 施工验收标准

• 设备安装牢固规整，管道密封无泄漏，负压收集效果良好，无烟气逸散；

• 喷淋系统雾化均匀、无堵塞，水循环顺畅，加药系统自动运行正常；

• 风机运行平稳、无异常震动噪音，整套系统联动运行稳定；

• 试运行后厂区异味基本消除，废气检测各项指标达标，设备无油污堆积堵塞现象。

七、专项运维管理方案

7.1 标准启停流程

• 开机顺序：开启加药系统 → 开启喷淋泵 → 开启风机 → 接入生产废气；

• 关机顺序：停止废气接入 → 延时3-5分钟关闭风机、喷淋泵（彻底清理塔内残留烟气与油污）→ 关闭加药系统。

7.2 分周期专项维护（适配沥青油污工况）

• 每日维护：检查喷嘴雾化、管道密封性、风机运行状态，打捞水箱表面油污浮渣，监测药液pH值；

• 每周维护：补充脱油药剂，高压冲洗喷淋层与除雾器，清理过滤器表层油污，检查设备积油情况；

• 每月维护：彻底清理水箱沉淀油污、填料层附着杂质，检查喷淋泵、风机工况，更换低效过滤耗材；

• 季度维护：全面清洗塔体内部，检测活性炭吸附效率，按需更换活性炭，检修电控与加药系统。

7.3 废油、废液、固废合规处置

八、设备核心优势与治理效益

8.1 工况适配核心优势

• 针对性防堵设计：全套防粘堵结构，彻底解决沥青焦油、油污堵塞设备的行业难题，设备运行稳定性大幅提升；

• 分级精准净化：除尘、脱油、除雾、吸附四级处理，针对性去除沥青烟、VOCs、恶臭、有毒组分，达标率100%；

• 耐高温抗油污：专用防腐防粘材质，适配沥青高温含油废气，耐腐蚀、不易老化，使用寿命长；

• 运维成本低：模块化设计，耗材更换便捷，自动加药减少人工，定期冲洗可长期稳定运行；

• 适配性广：可适配大中小型沥青搅拌站、再生沥青生产线、沥青加热加工等各类工况，可按需定制风量。

8.2 环保与经济效益

• 合规达标：彻底解决沥青烟、异味、VOCs超标问题，规避环保处罚、投诉，顺利通过环保年检与核查；

• 改善厂区环境：完全消除车间及厂区周边浓烈沥青异味，优化作业环境，保障员工职业健康；

• 降本增效：设备故障率低、运维简单、能耗低，避免设备频繁堵塞停机维修，保障生产线连续稳定生产。

九、沥青工况常见故障与专项解决方案

十、方案总结
