一、方案总则
1.1 项目背景
1.2 设计依据
《大气污染物综合排放标准》（GB 16297-1996）
《恶臭污染物排放标准》（GB 14554-93）
《地方工业企业大气污染物排放标准》
《通风与空调工程施工质量验收规范》（GB 50243）
企业现场废气风量、污染物种类、浓度实测参数
1.3 治理目标
有效去除废气中酸碱气体、粉尘、漆雾、水溶性VOCs等污染物，废气排放指标完全符合国家及地方环保标准；
设备运行稳定、噪音低、能耗小，运维便捷，适配企业连续化生产工况；
实现废气收集、处理、排放全流程闭环，无二次污染，满足环保核查要求；
改善车间作业环境，消除废气异味、粉尘污染，保障员工职业健康。
二、废气现状及工况分析
2.1 常见废气类型
酸性废气：氯化氢（HCl）、二氧化硫（SO₂）、氮氧化物（NOₓ）、硫化氢等；
碱性废气：氨气、胺类等碱性挥发性气体；
颗粒物污染物：喷涂漆雾、打磨粉尘、生产悬浮颗粒物；
轻度有机废气：醇类、酮类等水溶性有机废气。
2.2 工况参数（通用标准）
处理风量：1000-50000m³/h（可根据现场工况定制）；
废气温度：≤60℃（高温工况可增设降温预处理段）；
进口污染物浓度：常规中低浓度废气（高浓度可增设预处理或多级喷淋）；
工作方式：24小时连续运行，适配企业常态化生产。
三、处理工艺原理与流程

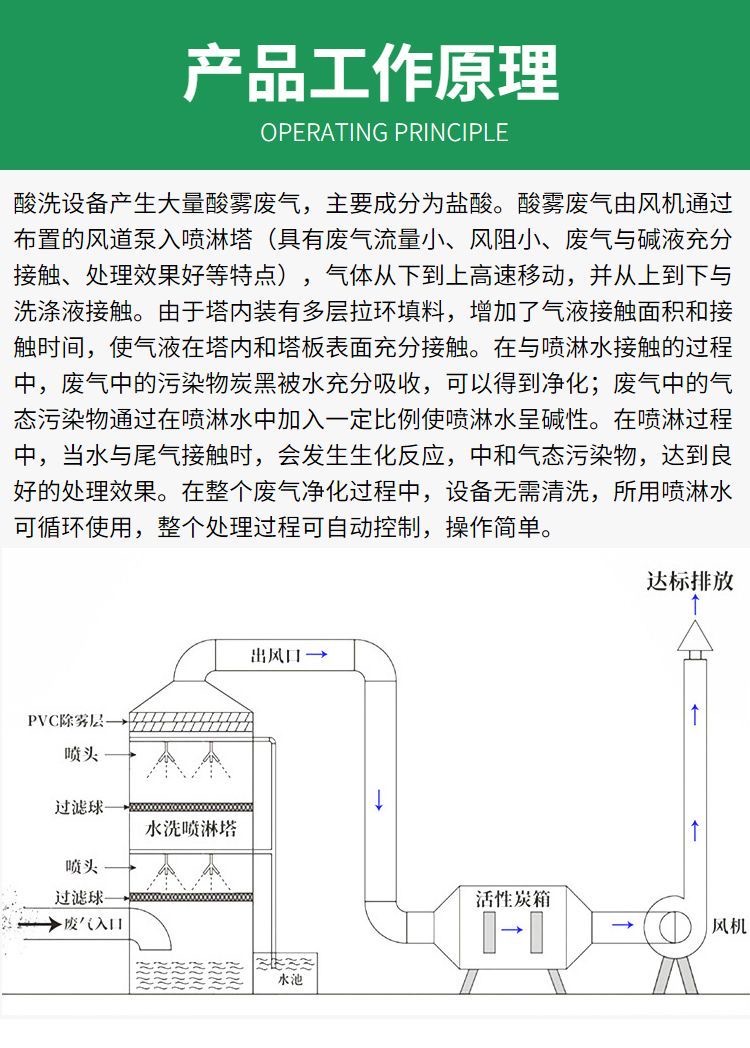

3.1 核心工艺原理
3.2 完整工艺流程
3.3 工艺分步说明
废气收集输送：通过集气罩、密闭管道对生产废气进行集中收集，控制废气收集率≥95%，避免无组织逸散，管道风速控制在8-12m/s，保证废气输送稳定。
塔内均流预处理：废气进入喷淋塔底部，经导流板均匀分流，避免局部气流过快、短路现象，确保废气均匀上升，为后续净化反应奠定基础。
填料层净化反应：塔内填料层大幅增大气液接触面积，雾化吸收液与废气充分接触，酸性、碱性污染物发生中和反应，粉尘、漆雾被液滴惯性碰撞捕获，水溶性有机物被溶解吸收，完成核心净化过程。气液接触停留时间控制在2-5s，保障净化效率。
除雾脱水处理：净化后的废气携带少量水雾，经塔顶丝网除雾器或折流板除雾器拦截，去除99%以上的液态液滴，防止带液排放造成二次污染、管道结垢。
达标排放：脱水后的洁净废气，通过防腐离心风机引至高空排放，各项指标满足环保排放标准。
吸收液循环系统：塔底循环水箱储存吸收液，由喷淋泵加压输送至塔顶喷淋，反应后的液体回流至水箱循环使用；配套pH在线监测、自动加药装置，维持药液浓度稳定，定期排渣、更换废液。
四、核心设备配置与参数

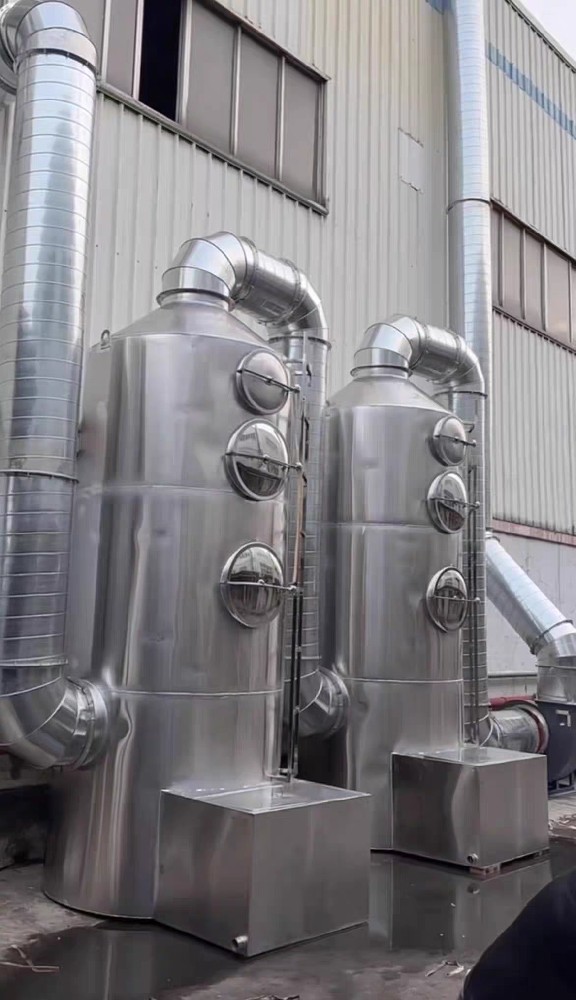

4.1 喷淋塔主体结构
塔体：标准PP材质，厚度8-12mm，防腐蚀、抗老化，适配绝大多数酸碱废气工况；
填料：采用PP多面空心球、鲍尔环，比表面积大、气液接触充分、不易堵塞、阻力小；
喷淋系统：配备耐腐蚀喷淋管道、空心锥螺旋喷嘴，雾化均匀、无堵塞、喷淋覆盖率100%；
除雾器：丝网式/折流板式除雾器，脱水效率高，可定期冲洗防结垢；
辅助结构：设置检修人孔、观察窗、排污口、溢流口、液位计，方便运维检修。
4.2 配套设备配置
防腐引风机：低噪音离心风机，风量风压匹配工况，变频可调，运行稳定；
循环喷淋泵：耐腐蚀立式/卧式泵，扬程充足，保障喷淋雾化效果；
自动加药系统：pH在线监测仪、计量加药泵，自动调节药液浓度，无需人工频繁操作；
废气管道：PP防腐管道、弯头、变径，全套密封连接，杜绝废气泄漏；
预处理配件：粉尘/漆雾工况可增设初效过滤层、沉淀池，拦截大颗粒杂质。
4.3 核心设计参数（通用标准）
塔内空塔风速：1.2-2.0m/s；
气液比：1.5-3.0L/m³；
废气停留时间：≥2s；
污染物去除效率：酸碱废气≥95%，粉尘漆雾≥98%，水溶性废气≥90%；
设备阻力：≤300Pa，能耗低、运行成本低。
五、差异化工艺配置（按需选用）
5.1 酸碱废气专用配置
5.2 喷涂漆雾废气专用配置
5.3 复杂混合废气配置
5.4 有机废气叠加工况
六、施工安装方案
6.1 施工前期准备
现场勘测：确认设备摆放位置、管道走向、风机安装点位、电源接口、排水点位；
场地清理：平整设备安装地面，保证承重达标，预留检修空间；
材料备货：核对喷淋塔、风机、管道、药剂、电控系统等设备配件，确保齐全完好。
6.2 施工安装流程
设备就位：将喷淋塔固定于预设位置，调平校准，固定地脚；
管道安装：连接废气收集管道、风机进出口管道，全程密封处理，杜绝漏风；
辅机安装：固定喷淋泵、加药装置、电控系统，接通水电线路；
填料与喷淋系统安装：装填填料、固定喷淋管道与喷嘴，检查喷淋均匀性；
调试试水：注入清水测试喷淋系统、水循环系统，检查无漏水、堵塞；
整机调试：开启设备联动运行，调节风量、药液浓度、喷淋压力，优化运行参数。
6.3 施工验收标准
设备安装牢固、平整，管道连接密封无泄漏，管路布局规整合理；
喷淋系统雾化均匀、无死角、无堵塞，水循环顺畅；
风机运行平稳、无异常噪音、震动，风量风压达标；
设备联动运行正常，废气净化效果达标，无二次污染。
七、运维管理方案
7.1 日常运行操作
开机顺序：开启喷淋泵 → 开启加药系统 → 开启引风机 → 接入生产废气；
关机顺序：停止废气接入 → 关闭风机 → 关闭喷淋泵 → 关闭加药系统；
运行期间实时监测水箱液位、pH值、设备运行噪音、喷淋状态，确保参数稳定。
7.2 定期维护保养
每日检查：喷嘴雾化状态、管道密封性、风机运行状态、水箱液位，及时清理表面浮渣；
每周维护：检测循环液pH值，按需补充药剂，冲洗除雾器，防止结垢堵塞；
每月维护：清理填料层杂质、水箱沉淀物，检查喷淋泵、风机轴承，紧固线路接口；
季度维护：全面检修设备、管道、电控系统，更换老化配件，彻底清洗塔体内部。
7.3 废液废渣处理
八、设备优势与环保效益
8.1 设备核心优势
净化效率高：气液接触充分，污染物去除率高，适配各类中低浓度废气，达标稳定性强；
防腐耐用：全防腐材质，耐酸碱、抗老化、不易损坏，设备使用寿命8-10年；
运行成本低：水循环复用、药剂消耗少，设备能耗低，运维简单，无需专人值守；
适配性强：可根据风量、废气类型定制尺寸与工艺，可单机使用或多级串联，适配各类生产工况；
安全环保：设备密闭运行，无废气逸散，无二次污染，噪音低，符合厂区生产规范。
8.2 环保与经济效益
合规达标：彻底解决废气超标、异味、粉尘污染问题，规避环保处罚，顺利通过环保核查、年检；
改善环境：消除车间废气异味、粉尘，优化作业环境，降低员工职业病风险；
节能降耗：设备能耗低、耗材成本低，长期运行性价比高，适配企业常态化生产。
九、常见故障与解决方案
常见故障 | 故障原因 | 解决方案 |
|---|---|---|
废气排放不达标、异味残留 | 药剂浓度不足、喷嘴堵塞、气液接触不充分、风量过大 | 补充药剂调整pH值、清洗堵塞喷嘴、调节风机风量、检查填料完整性 |
塔顶带液、冒水雾 | 除雾器堵塞损坏、喷淋压力过大、风速超标 | 清洗或更换除雾器、调低喷淋压力、校准风机风量 |
喷淋雾化效果差 | 喷嘴堵塞、喷淋泵压力不足、管道堵塞 | 拆卸清洗喷嘴、检查维修喷淋泵、疏通喷淋管道 |
设备噪音、震动过大 | 风机固定不牢、轴承磨损、风量调节不当 | 加固风机底座、更换风机轴承、微调运行风量 |
塔体漏水、管道漏风 | 接口密封老化、管道破损、安装松动 | 更换密封配件、修补破损管道、重新紧固接口 |
