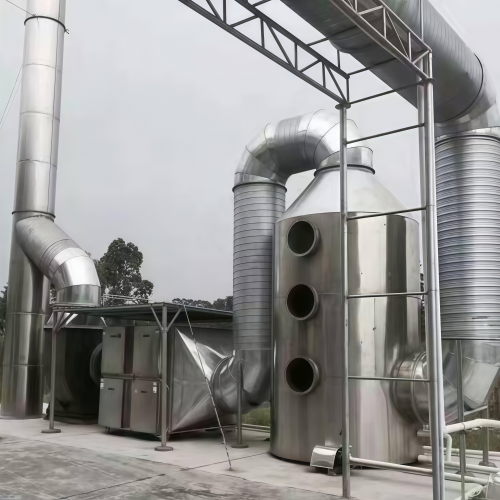

锅炉烟气喷淋塔

锅炉烟气喷淋塔是一种常见的湿式环保设备，主要用于净化锅炉排放的烟气，通过气液两相的充分接触，去除烟气中的粉尘、二氧化硫等污染物。以下是关于它的详细介绍：

结构组成

• 塔体：多为圆形立式结构，材质有 PP、玻璃钢、不锈钢等，可根据烟气性质和温度选择。

• 喷淋系统：由循环泵和喷嘴组成，循环泵将塔底循环水箱中的液体输送至喷淋层，通过喷嘴雾化后向下喷洒，与上升的烟气充分接触。

• 填料层：位于喷淋装置下方，通常采用多面空心球、鲍尔环等填料，可增加气液接触面积和反应时间，提高净化效率。

• 除雾器：安装在塔体顶部，常见的有丝网式、折流板式等，用于去除净化后气体中夹带的液滴，防止二次污染。

• 循环水箱：位于塔底，用于储存喷淋液，部分水箱还带有过滤和自动补水装置。

工作原理

锅炉烟气经进风段进入塔体，经布气层均匀分布后缓慢上升。循环泵将水箱内的水或添加了酸碱药剂的喷淋液输送至喷淋层，通过喷嘴雾化后向下喷洒，与上升的烟气在填料层充分接触。烟气中的粉尘颗粒被液滴捕获，酸性气体（如二氧化硫）与碱性喷淋液发生中和反应，从而使污染物从烟气中转移到液体中。含污染物的液体下落至塔底沉淀池，经处理后循环使用或达标排放，净化后的气体经除雾器脱除水雾后排出。

特点

• 结构简单：造价低，安装和维护便捷。

• 运行成本低：能耗与水耗低，喷淋液可循环使用。

• 耐腐蚀：能适配多种腐蚀性烟气，使用寿命长。

• 适用范围广：可用于锅炉烟气的脱硫除尘，也能处理其他工业废气。

应用场景

广泛应用于化工、电镀、涂装、电子等行业，可处理电镀行业的盐酸雾、化工行业的碱性废气等，也可用于锅炉烟气的脱硫除尘。

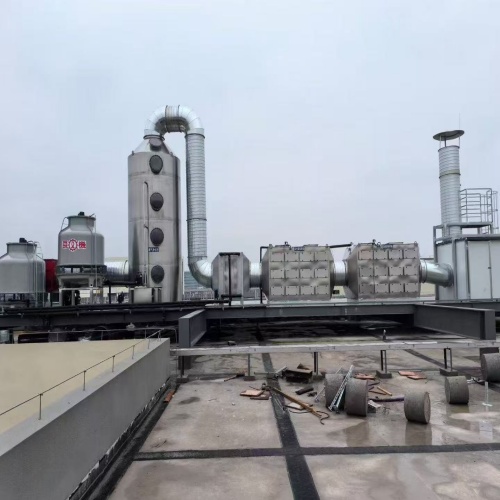

不锈钢喷淋塔、旋流板水喷淋除尘塔都属于废气除尘塔的范畴，它们是工业废气处理中常用的设备。以下是关于它们的介绍：

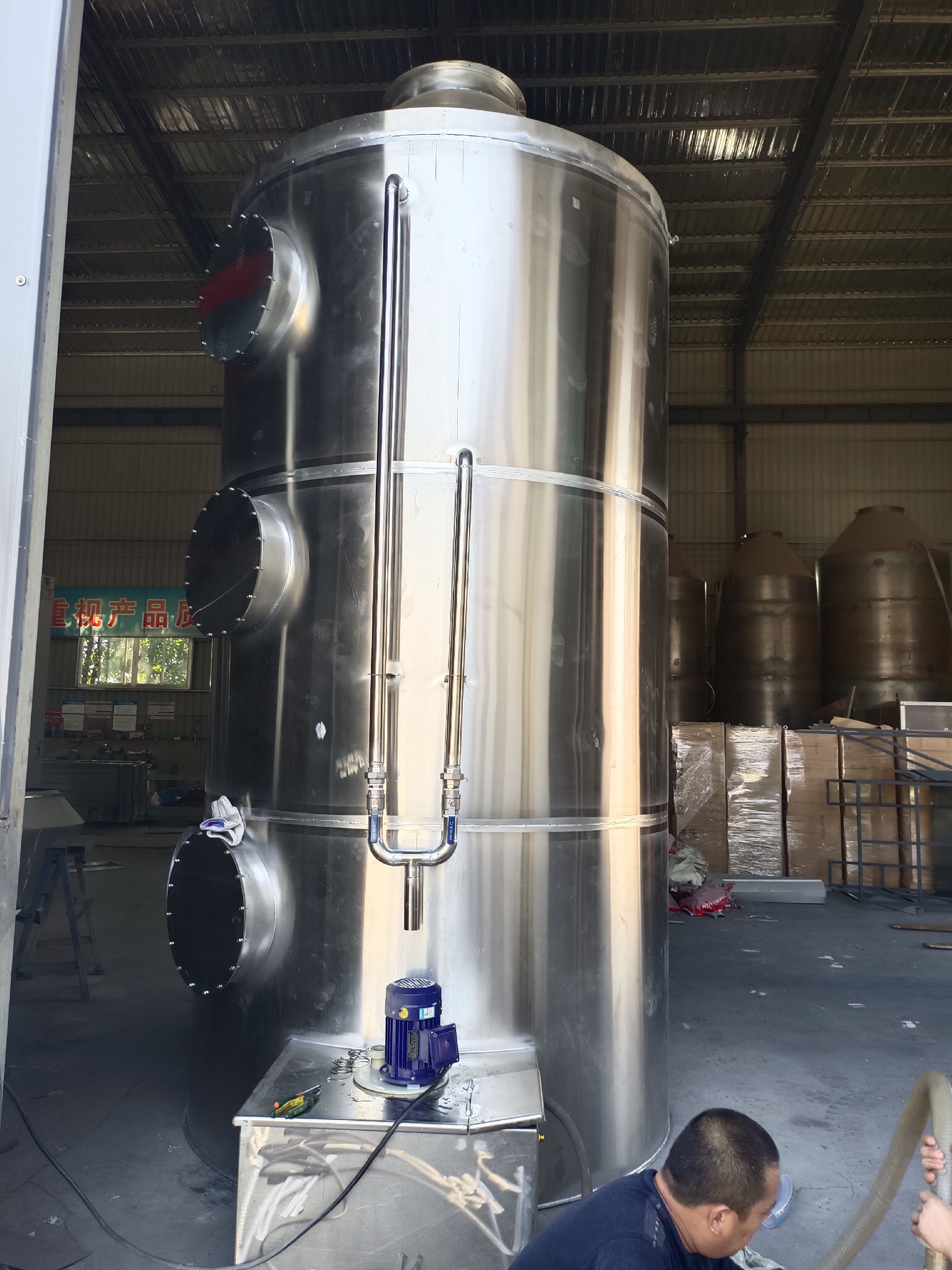

不锈钢喷淋塔

结构组成：由进风段、布气层、填料层、喷淋段、脱水除雾层、出风段、水槽、循环泵浦、自动加药及 PH 监测等组成。其材质通常为不锈钢，也可根据需求选用碳钢、PP、FRP 等。

工作原理：废气在风机作用下进入塔内，流经填料层时，洗涤液自喷嘴均匀喷洒于填料表面，废气与洗涤液在充分润湿的填料层接触，通过物理吸收或化学反应，将废气中的污染物吸收于洗涤液中，净化后的气体经除雾层除去水分后排放，洗涤液则流入集水槽循环使用或排入废水系统处理。

应用范围：广泛应用于化工、冶炼、电镀、印染等行业，可处理硫酸雾、盐酸雾、硫化氢等多种有害气体，也可用于喷漆行业漆雾除尘等。

旋流板水喷淋除尘塔

结构组成：主要由旋流装置、喷淋布水装置、脱水除雾装置等构成。旋流装置是核心部件，一般由 2 组旋流塔板组成；喷淋布水装置由大口径喷管构成，安装在旋流塔板上部；脱水除雾装置安装在塔体顶部，由特殊的脱水器、脱水环等组成。

工作原理：含尘气体经烟管进入塔底锥斗，先受水浴冲洗，部分尘粒随气体与冲击水雾及循环喷淋水结合，在主体内充分混合，尘粒被水捕集，经离心或过滤脱离，因重力流入循环池，净化气体外排。

应用范围：适用于各工业领域的废气粉尘净化处理及黑烟尾气脱硫处理，如发电机尾气处理、锅炉尾气处理、喷漆废气漆雾处理、打磨抛光粉尘处理等。

废气除尘塔

定义及分类：废气除尘塔是用于去除废气中粉尘颗粒及其他污染物的设备，其种类繁多，按工作原理可分为湿式除尘塔、干式除尘塔等，不锈钢喷淋塔和旋流板水喷淋除尘塔都属于湿式除尘塔。此外，常见的还有袋式除尘器、电除尘器、旋风除尘器等。

工作原理：不同类型的废气除尘塔工作原理各异。如袋式除尘器利用滤袋过滤粉尘。电除尘器通过高压电场使粉尘带电后吸附于极板、极线收集。旋风除尘器依靠离心力分离粉尘。而湿式除尘塔则主要通过气液接触，利用液体捕获粉尘颗粒及溶解部分污染物。

应用场景：根据不同的废气性质、粉尘浓度和处理要求，废气除尘塔应用于不同行业。如电力行业的燃煤锅炉常用电除尘器或低低温电除尘器处理高温大流量烟气。冶金行业的锰矿、铁矿破碎场景，可采用旋风除尘器与耐磨袋式除尘器组合的方式。化工、电镀等行业则常使用不锈钢喷淋塔等湿式除尘塔处理含腐蚀性成分的废气。

锅炉废气喷淋塔工作原理及作用

一、核心工作原理

锅炉废气喷淋塔以“气液接触传质”为核心，结合物理洗涤与化学吸收，实现废气净化和降温，具体流程如下：

1. 废气导入：锅炉高温烟气（含SO₂、粉尘、NOₓ等污染物）经烟道收集后，从喷淋塔底部进入，自下而上穿过塔内填料层/喷淋区。

2. 喷淋洗涤：塔顶喷淋系统将吸收液（如石灰石浆液、NaOH溶液）雾化成细小液滴，自上而下喷洒，与上升的废气形成逆流接触。

3. 污染物去除：

- 粉尘、烟尘等颗粒物被液滴拦截、凝聚，沉降至塔底；

- 酸性污染物（主要是SO₂）与碱性吸收液发生中和反应（如SO₂+2NaOH=Na₂SO₃+H₂O），转化为盐类物质溶于液相；

- 高温废气与低温喷淋液进行热交换，实现降温。

4. 气液分离：处理后的废气经塔顶除雾器去除夹带的液滴，最终通过风机排出；塔底含污染物的浆液经沉淀、处理后，部分循环复用，

部分达标排放或回收。

二、主要作用

1. 烟气脱硫：核心作用之一，去除锅炉烟气中90%以上的SO₂，避免酸雨污染

是锅炉烟气达标排放的关键环节（常用石灰石-石膏法、氨法等）。

2. 除尘预处理：拦截烟气中大部分大颗粒粉尘（去除效率60%-80%），减轻后续除尘设备（如布袋除尘器）的负荷

提升整体除尘效果。

3. 烟气降温：将高温烟气（150-200℃）冷却至100-150℃，避免高温损坏后续设备，同时为后续脱硝、深度净化创造适宜工况。

4. 去除部分酸性污染物：除SO₂外，还可中和烟气中的HCl、HF等酸性气体，降低烟气腐蚀性，保护烟道、风机等设备。

5. 应急处理：当锅炉工况波动、污染物浓度骤升时，可通过调整喷淋量和吸收剂浓度，临时提升处理效率，保障废气达标排放。

锅炉废气污染物排放以国家标准

锅炉废气污染物排放以国家标准为基础，部分地区有更严的地方标准，其中大容量火电锅炉与常规工业锅炉执行不同国标，具体如下：

1. 常规工业锅炉（含燃煤、燃油、燃气等） ：核心依据《锅炉大气污染物排放标准》（GB 13271 - 2014）

部分关键限值如下（单位mg/m³）：

污染物 燃煤锅炉 燃油锅炉 燃气锅炉

颗粒物 在用≤80、新建≤50，重点地区≤30 在用≤60、新建≤30，重点地区≤30 在用≤30、新建≤20，重点地区≤20

二氧化硫 在用≤400、新建≤300，重点地区≤200 在用≤300、新建≤200，重点地区≤100 在用≤100、新建≤50，重点地区≤50

氮氧化物 在用≤400、新建≤300，重点地区≤200 在用≤400、新建≤250，重点地区≤200 在用≤400、新建≤200，重点地区≤150

汞及化合物 所有工况均≤0.05 — —

此外，所有锅炉烟气黑度（林格曼黑度）均需≤1级。

2. 大容量火电锅炉：执行《火电厂大气污染物排放标准》（GB 13223 - 2011）

超低排放要求下，烟尘≤5mg/m³、二氧化硫≤25mg/m³、氮氧化物≤35mg/m³，燃气轮机氮氧化物≤50mg/m³。

3. 典型地方严标示例 ：浙江2025年实施的《锅炉大气污染物排放标准》（DB33/1415—2025）

收严了颗粒物、二氧化硫等限值，还新增氨排放浓度指标；江苏、深圳等地对燃气锅炉氮氧化物要求更苛刻

新建燃气锅炉氮氧化物限值最低可达15mg/m³，远超国标要求。
