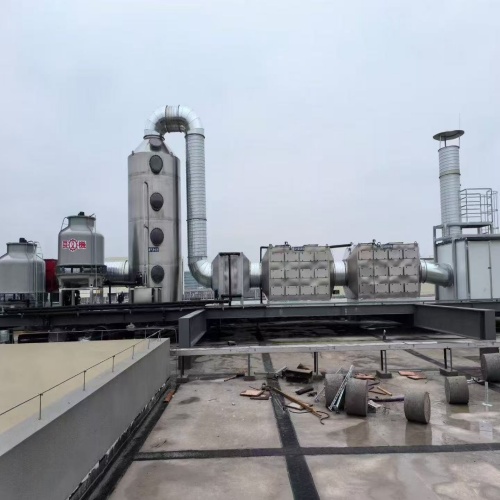

喷淋塔处理焦油烟气是工业上常用的净化方案，核心是通过喷淋液与烟气的接触，实现焦油的捕集、洗涤和分离，同时可配套其他工艺提升净化效果。以下是具体的工艺设计、操作要点和注意事项：
一、喷淋塔处理焦油烟气的核心原理
物理洗涤：喷淋液（如水、专用洗涤液）从塔顶雾化喷出，形成液滴或液膜，与上升的焦油烟气充分接触，焦油颗粒被液滴吸附、凝聚，随液相沉降至塔底。
降温协同：焦油烟气温度通常较高（200~400℃），喷淋液可降低烟气温度，使气态焦油冷凝为液态，更易被洗涤去除。
辅助化学反应：若需去除烟气中的硫化物、氮氧化物等杂质，可在喷淋液中加入碱液（如 NaOH）、氧化剂等，实现脱硫、脱硝 + 除焦油的一体化处理。
二、喷淋塔的工艺设计要点
喷淋塔的结构选型
优先选择填料喷淋塔：在塔内填充鲍尔环、阶梯环等填料，增大气液接触面积，提升焦油去除效率（去除率可达 80%~95%）；
若烟气含尘量高，可选用空塔喷淋 + 旋流板组合：避免填料堵塞，同时旋流板可强化气液分离。
喷淋液的选择
喷淋液类型 适用场景 优缺点 清水 焦油含量低、黏性小的烟气 成本低、易获取；但焦油易乳化，后续水处理难度大 专用洗涤油 高浓度焦油烟气 与焦油相容性好，洗涤效率高，可回收焦油；但成本较高 碱液（NaOH 溶液） 焦油烟气 + 含硫废气 兼具除焦油、脱硫功能；需定期补充碱液，控制 pH 值 关键参数控制
气液比：通常控制在 5~15 L/m³，气液比过低则接触不足，过高则能耗增加、雾沫夹带严重；
喷淋压力：雾化喷嘴压力控制在 0.2~0.5 MPa，确保液滴粒径细小（50~150μm），提升接触效率；
烟气停留时间：保证烟气在塔内停留 3~8 s，避免短流现象。
三、配套工艺与后处理
预处理单元
焦油烟气中常夹带粉尘，需在喷淋塔前设置旋风除尘器或布袋除尘器，去除粉尘后再进入喷淋塔，防止喷嘴和填料堵塞。
后处理单元
喷淋塔出口烟气含大量水雾，需加装除雾器（如折流板除雾器、丝网除雾器），分离液滴，避免后续设备腐蚀；
塔底含焦油的废液，需通过焦油分离器（如重力沉降罐、离心分离机）回收焦油，回收的焦油可回用于焦化工艺，实现资源循环。
四、运行维护注意事项
定期清理：根据烟气工况，定期清洗喷嘴和填料，防止焦油黏附堵塞，一般 1~3 个月清理一次；
液位控制：保持塔底液位稳定，避免液位过高导致雾沫夹带，过低则无法形成稳定的液封；
废液处理：含焦油废液不可直接排放，需经油水分离、生化处理等达标后，方可外排或回用。
五、适用范围与局限性
适用场景：焦化厂、煤气站、沥青拌合站等产生的中低浓度焦油烟气净化。
局限性：对高黏性、高浓度焦油的去除效率有限，需搭配电捕焦油器等设备；单独使用时难以达到超低排放要求，需组合多级净化工艺。
喷淋塔处理焦油烟气的工艺设计中，塔内填料应如何选择？
在喷淋塔处理焦油烟气的工艺中，填料的选择核心原则是：增大气液接触面积、降低焦油黏附堵塞风险、保证气液流通顺畅，同时兼顾耐温性、耐腐蚀性和经济性。以下是具体的选型依据、推荐填料类型及应用注意事项：
一、填料选型的核心考量因素
抗堵塞能力
焦油烟气中的焦油黏性强，易黏附在填料表面，因此优先选择表面光滑、不易挂料、空隙率高的填料，避免因焦油堆积导致塔内阻力上升、处理效率下降。
气液接触效率
填料需提供足够的比表面积（单位体积填料的表面积），让雾化喷淋液与焦油烟气充分接触，促进焦油的吸附和冷凝。
耐温与耐腐蚀性
焦油烟气温度通常在 150~400℃，且可能含硫化物等腐蚀性介质，因此填料需具备良好的耐高温性和耐腐蚀性。
压降与通量
选择压降小的填料，降低风机运行能耗；同时保证填料的通量（允许通过的最大烟气量） 满足工艺需求，避免烟气 “短流”。
二、推荐的填料类型及适用场景
| 填料类型 | 代表产品 | 材质推荐 | 核心优势 | 适用场景 |
|---|---|---|---|---|
| 开孔环形填料 | 鲍尔环、阶梯环 | PP（低温）、不锈钢（中高温）、陶瓷（强腐蚀） | 表面光滑、空隙率高（>90%）、抗堵塞能力强；比表面积大，气液接触充分 | 中低浓度焦油烟气（焦油含量 < 500mg/m³），是喷淋塔处理焦油烟气的首选填料 |
| 共轭环填料 | 塑料共轭环、金属共轭环 | PP、304 不锈钢 | 结构不对称，不易结团；压降比鲍尔环更低，通量更大 | 高烟气量、含少量粉尘的焦油烟气，适合处理量大的工况 |
| 格栅填料 | 塑料格栅、金属格栅 | PP、碳钢（防腐处理） | 空隙率极高（>95%）、压降极小、抗堵塞能力极强 | 高浓度、高黏性焦油烟气（焦油含量 > 500mg/m³），或烟气含尘量较高的工况 |
| 拉西环填料 | 陶瓷拉西环、金属拉西环 | 陶瓷、不锈钢 | 成本低、易加工 | 仅适用于焦油含量极低、清洁的烟气工况，不推荐作为焦油烟气的主力填料 |
三、不同工况下的填料选型建议
常规工况（中低温、中低浓度焦油）
烟气温度 < 150℃，焦油含量 100~300mg/m³ → 优先选 PP 材质鲍尔环 / 阶梯环，性价比高，抗黏附性好。
高温工况（烟气温度 200~400℃）
需选 不锈钢材质阶梯环 / 共轭环，耐高温、不易变形，同时注意塔体保温，避免焦油冷凝黏附在填料表面。
高黏性、高浓度焦油工况
焦油含量 > 300mg/m³，且黏性大 → 推荐 格栅填料，其大空隙结构不易被焦油堵塞，同时可搭配分段喷淋（塔内设置多层喷淋层）强化洗涤效果。
含腐蚀性介质工况（如含 H₂S）
优先选 陶瓷鲍尔环或 PP 材质共轭环，耐酸碱腐蚀，避免填料被硫化物侵蚀损坏。
四、填料使用的注意事项
填料装填方式
采用乱堆装填（环形填料）或整砌装填（格栅填料），避免装填过密导致压降过大；装填高度一般为塔径的 2~3 倍，过高易增加阻力，过低则接触时间不足。
配套防堵塞措施
在喷淋塔前设置预处理除尘单元（旋风除尘），减少粉尘进入塔内；
定期用热碱液或洗涤油反冲洗填料，清除黏附的焦油，反冲洗周期根据焦油黏附速度确定，一般为 1~2 个月一次。
更换周期
塑料填料更换周期约 1~2 年，金属填料约 3~5 年，陶瓷填料寿命更长（5~8 年），具体需根据工况中焦油黏附、腐蚀程度调整。
