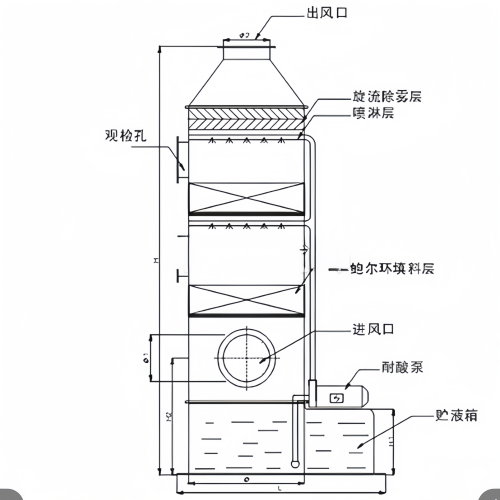

酸碱废气喷淋塔

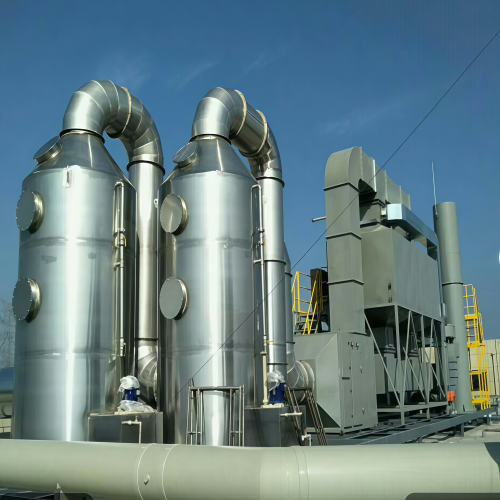

喷淋塔的作业与用途

一、核心作用

废气净化处理：通过喷淋液（水或专用吸收剂）与废气逆流接触，利用物理吸收、化学中和等原理，

去除废气中的有害污染物，实现气体达标排放。具体作用包括：

1. 吸收酸性/碱性废气（如HCl、SO₂、NH₃等），中和酸碱物质降低腐蚀性。

2. 捕捉粉尘、雾滴等颗粒物，减少大气扬尘污染。

3. 去除部分有机废气（如VOCs），降低异味扩散。

二、主要用途

广泛应用于产生废气的工业及环保领域，典型场景如下：

1. 化工行业：处理化工反应产生的酸性尾气、碱性废气及有机挥发物。

2. 电镀行业：净化电镀槽挥发的酸雾（如铬酸雾、盐酸雾），保护操作人员健康。

3. 喷涂行业：吸收喷漆过程中产生的漆雾、VOCs，降低废气异味。

4. 冶金行业：处理冶炼过程中排放的含硫废气、粉尘，减少大气污染。

5. 电子行业：净化半导体制造、电路板蚀刻产生的酸性废气。

6. 制药行业：处理药品合成过程中产生的有机废气和腐蚀性气体

7. 污水处理厂：吸收曝气池、污泥处理区产生的硫化氢、氨气等恶臭气体。

8. 锅炉烟气处理：脱硫、除尘预处理，辅助烟气达标排放。

喷淋塔使用范围

喷淋塔核心用于废气净化，适用场景覆盖多行业、多污染物类型，具体范围如下：

一、适用污染物类型

1. 酸碱废气：盐酸雾、硫酸雾、氮氧化物、氨气、碱性尾气等。

2. 颗粒物：工业粉尘、漆雾、雾滴、烟雾等。

3. 有机废气：部分挥发性有机物（VOCs）、恶臭气体（硫化氢、甲硫醇等）。

4. 其他：高温烟气降温预处理、气体加湿等。

二、适用行业领域

1. 化工、石油化工行业：处理生产过程中酸碱尾气、有机挥发物。

2. 电镀、表面处理行业：净化酸雾、铬雾等腐蚀性废气。

3. 喷涂、涂装行业：捕捉漆雾、去除喷漆VOCs及异味。

4. 冶金、钢铁行业：冶炼烟气脱硫、除尘预处理。

5. 电子、半导体行业：处理蚀刻、清洗工艺产生的酸性废气。

6. 制药、农药行业：净化合成反应产生的有机废气和腐蚀性气体。

7. 环保领域：污水处理厂恶臭气体处理、垃圾中转站异味净化。

8. 能源、锅炉行业：锅炉烟气脱硫、降温、除尘。

9. 印刷、包装行业：处理油墨挥发的VOCs和异味。

10. 食品加工行业：去除生产过程中产生的油烟、恶臭气体。

喷淋塔处理工艺分类

喷淋塔核心基于气液接触传质原理，根据处理对象、药剂类型及反应机制，主要工艺如下：

一、按处理原理分类

1.酸碱废气喷淋塔

2. 物理吸收工艺：采用水或有机溶剂作为喷淋液，利用污染物在液体中的溶解度，

将废气中颗粒物（粉尘、漆雾）、易溶于水的VOCs等物理捕捉，无需化学反应。

3. 氧化还原工艺：针对含还原性/氧化性污染物的废气，添加氧化剂（如NaClO溶液）或还原剂，

通过氧化还原反应将有毒有害污染物转化为无害物质（如将硫化物氧化为硫酸盐）。

4. 吸附-吸收复合工艺：喷淋液中添加活性炭、分子筛等吸附剂，同时发挥液体吸收和固体吸附作用，

强化VOCs、恶臭气体（硫化氢、甲硫醇）的处理效果。

二、按气液接触方式分类

1. 逆流喷淋工艺：废气从塔底上升，喷淋液从塔顶向下喷淋，气液逆向流动，接触充分、处理效率高，是最常用的工艺形式。

2. 顺流喷淋工艺：废气与喷淋液从塔顶同向流动，适用于处理高浓度、大流量废气，压力损失小，但处理效率略低于逆流工艺。

3. 错流喷淋工艺：废气水平流动，喷淋液垂直喷洒，气液交叉接触，适用于塔体空间受限的场景，结构紧凑。

三、按特殊功能分类

1. 脱硫喷淋工艺：针对锅炉、冶金烟气，采用石灰石-石膏法、氨法等，通过喷淋液吸收SO₂，实现烟气脱硫达标排放。

2. 漆雾捕捉工艺：喷涂行业专用，喷淋液添加漆雾凝聚剂，使漆雾颗粒凝聚沉降，避免堵塞设备，同时回收部分漆料。

3. 除臭喷淋工艺：处理污水处理厂、垃圾站的恶臭气体，喷淋液添加除臭剂（生物除臭剂、化学除臭剂），分解或吸收恶臭成分。

4. 降温预处理工艺：用于高温烟气（如锅炉烟气），先通过冷水喷淋降温，避免后续设备因高温损坏，同时初步去除粉尘。

喷淋塔除雾器结构详解

喷淋塔除雾器的核心作用是分离废气中夹带的雾滴和细小液滴，避免后续风机带液、管道腐蚀及尾气带液排放，

其结构围绕“高效捕集、低阻排放”设计，主要由以下部分组成：

一、核心结构组件

1. 除雾元件（捕集核心）

是除雾器的核心部件，直接决定除雾效率，常见类型及结构特点：

- 折流板型：由多组波形或折板状板材拼接而成，板材表面有特定角度的导流槽。废气穿过折流通道时，雾滴因惯性撞击板壁，

附着后沿板壁流下。结构简单、阻力小，适用于中低浓度雾滴处理。

- 丝网型：由多层金属或塑料丝网交织而成，形成多孔网状结构。雾滴通过时被丝网纤维拦截，凝聚成大液滴后滴落。

捕集效率高，可处理细小雾滴，但易堵塞，需定期清洗。

- 蜂窝型：由多个六边形蜂窝状通道组成，通道内壁光滑，雾滴撞击壁面后汇聚沉降。结构紧凑、抗压性强，适用于高流速工况。

2. 支撑结构

用于固定除雾元件，保证其在气流冲击下稳定运行，包括：

- 支撑梁：横向或纵向布置，材质多为碳钢（防腐处理）、不锈钢或FRP，需具备足够强度。

- 固定支架：与塔体连接，将除雾元件牢固固定，防止移位、变形。

3. 液体收集与排放系统

- 集液槽：位于除雾元件下方，承接滴落的液滴，槽体设有坡度，便于液体汇聚。

- 导液管/回流管：将集液槽收集的液体导回循环水箱，实现喷淋液回收利用，避免浪费。

4. 冲洗系统（可选，针对易堵塞场景）

- 冲洗水管：布置在除雾元件上方，管路上安装喷淋头。

- 冲洗泵与阀门：定期启动冲洗泵，通过喷淋头喷洒清水，清洗除雾元件表面的结垢和沉积物，防止堵塞。

5. 塔体连接结构

除雾器整体通过法兰、螺栓与喷淋塔塔体连接，连接处配备密封垫，保证气密性，避免废气短路泄漏。

二、结构设计关键参数

1. 通道流速：气流通过除雾元件通道的速度需合理，流速过低捕集效率差，过高易导致液滴二次夹带。

2. 折流角度/丝网层数：折流板角度通常为30°-60°，丝网层数根据除雾要求设计，层数越多效率越高，但阻力越大。

3. 液滴排放坡度：集液槽坡度一般为3°-5°，确保液体快速排放，避免积留。

4. 材质选择：根据废气腐蚀性选择，酸性废气常用FRP、PP材质，高温工况可用不锈钢。

三、典型安装位置

除雾器通常安装在喷淋塔顶部、喷淋区上方，处于废气出口前的最后一道处理环节，确保排出的废气经除雾后达标。

喷淋塔填料种类、作用及更换周期

一、填料种类及特性

喷淋塔填料作为气液传质核心元件，按材质和结构可分为以下类别：

1. 按材质分类

- 塑料填料：聚丙烯（PP）、聚乙烯（PE）、聚氯乙烯（PVC）等，耐酸碱腐蚀、重量轻、成本低，

适用于中低温（≤80℃）酸碱废气处理，常见类型有鲍尔环、拉西环、阶梯环。

- 陶瓷填料：耐高温（≤1000℃）、耐强腐蚀、表面光滑易挂液，适用于高温、强腐蚀性废气，但脆性大、重量重，

运输安装需谨慎，代表类型有陶瓷鲍尔环、矩鞍环。

- 金属填料：不锈钢、碳钢（防腐处理）等，强度高、耐高温、通量大，适用于高压、高温工况（如烟气脱硫）

，但耐腐蚀性较差，成本较高，常见有金属鲍尔环、丝网波纹填料。

2. 按结构分类

- 散堆填料：单个颗粒独立堆积，如鲍尔环、拉西环、阶梯环，结构简单、装卸方便，适用于中小规模喷淋塔。

- 规整填料：按特定结构整齐排列，如波纹填料、蜂窝填料，气液分布均匀、传质效率高，适用于大规模、高效处理场景，

但堵塞后清理难度大。

二、填料核心作用

1. 增大接触面积：填料表面多孔或呈特定几何形状，大幅增加喷淋液（液相）与废气（气相）的接触面积，为传质反应提供基础。

2. 延长接触时间：打乱气液流动路径，减缓气体上升速度和液体下降速度，延长两者接触反应时间，提升污染物吸收、中和效率。

3. 均匀分布气液：促使气液在塔内均匀分布，避免“沟流”“壁流”现象，保证塔内各区域处理效果一致。

4. 强化传质效率：优化气液接触状态，加速污染物从气相向液相的传递，提升吸收、中和反应速率，降低出口废气浓度。

三、填料更换周期及判断标准

1. 常规更换周期

- 塑料散堆填料：1-3年，具体取决于工况腐蚀性和堵塞情况。

- 陶瓷填料：3-5年，耐高温腐蚀，寿命较长，但需注意防止破碎。

- 金属填料：2-4年，若废气含腐蚀性成分，寿命可能缩短至1-2年。

- 规整填料：2-3年，易堵塞，若处理高浓度粉尘废气，周期可能缩短至6-12个月。

2. 更换判断核心标准

- 处理效率下降：出口废气浓度持续超标，调整喷淋液浓度、流量后仍无改善。

- 压力损失增大：塔内压差超过设计值1.5倍，风机负荷显著增加。

- 填料状态异常：出现严重结垢、堵塞、塌陷、破碎，或表面附着大量污染物无法清洗去除。

- 喷淋效果变差：因填料堵塞导致喷淋液分布不均，塔内出现局部“干区”。

3. 影响更换周期的因素

- 废气性质：高浓度、高湿度、含黏性污染物的废气会加速填料堵塞和腐蚀。

- 喷淋液质量：药剂浓度过高、杂质过多易导致填料结垢。

- 维护频率：定期清洗、反冲可延长填料使用寿命，反之则缩短周期。

正负压喷淋塔的区别

正负压喷淋塔的核心区别在于塔内工作压力状态，直接影响气体流动动力、密封要求及适用场景，

本质是 “主动抽气” 与 “被动进气” 的差异。

一、核心区别：压力状态与气体流动逻辑

1. 正压喷淋塔

压力状态：塔内压力高于大气压（通常 0.01-0.05MPa）。

气体流动：依靠前端风机（送风型）将废气压入塔内，废气在正压作用下穿过填料层与吸收液接触。

动力核心：前端送风风机提供气体流动动力，需克服塔内阻力。

2. 负压喷淋塔

压力状态：塔内压力低于大气压（通常 - 0.01~-0.03MPa）。

气体流动：依靠后端风机（引风型）抽离塔内气体形成负压，将废气 “吸入” 塔内进行净化。

动力核心：后端引风风机创造负压环境，废气随压力差自然流入塔内。

二、关键特性对比

对比维度 正压喷淋塔 负压喷淋塔

密封要求 较低（正压下废气不易泄漏，仅需基础密封） 较高（负压易吸入空气，需严格密封防漏风）

气体泄漏风险 低（废气被压入塔内，泄漏方向向外，易察觉） 低 - 中（若密封不佳，外部空气渗入会稀释废气，降低净化效率）

风机位置 塔体前端（送风侧） 塔体后端（排风侧）

风机腐蚀风险 高（风机直接接触未处理的含污染物废气） 低（风机接触的是净化后的洁净气体）

适用场景 低浓度、无强腐蚀、无易燃易爆的废气；如普通粉尘、低毒 VOCs 高浓度、强腐蚀、易燃易爆或异味明显的废气；

如酸碱废气、氰化氢、焦油烟气

运行稳定性 受前端风机风压影响，阻力变化易导致风量波动 负压环境稳定，风量调节更灵活，抗冲击能力强

三、适用场景选择建议

选正压喷淋塔：废气浓度低、无强腐蚀性（如普通车间粉尘、轻微异味），追求设备成本低、安装简单，且现场无防爆要求。

选负压喷淋塔：废气含强腐蚀（如酸碱雾）、剧毒（如氰化氢）、易燃易爆成分（如苯系物），

或异味明显需严格控制泄漏，需保障风机使用寿命，且对净化效率稳定性要求高。

四、补充注意事项

正压塔需注意前端风机的防腐防护，若废气含腐蚀成分，需选用耐腐材质风机或加装预处理装置。

负压塔的密封性能是关键，塔体、管道、法兰连接处需加强密封，避免漏风导致净化效率下降。

两种类型的核心净化原理（气液接触、污染物吸收）一致，仅动力与压力设计不同，可根据废气特性灵活选择。

正压喷淋塔和负压喷淋塔的适用场景分别是什么？

核心结论：正压喷淋塔适配低浓度、无强腐蚀 / 易燃易爆的普通废气，

负压喷淋塔适配高浓度、强腐蚀 / 剧毒 / 易燃易爆或异味明显的严苛废气治理场景。

一、正压喷淋塔适用场景

废气特性：低浓度（如粉尘浓度≤50mg/m³、VOCs 浓度≤100mg/m³）、无强腐蚀性（不含酸碱雾、高浓度盐雾）、

无易燃易爆成分、毒性低。

典型行业 / 工艺：

普通机械加工车间的粉尘、少量切削油雾净化；

食品加工、包装行业的轻微异味（如油脂挥发、原料气味）处理；

电子厂非腐蚀类粉尘（如塑料粉尘、焊锡烟尘）净化；

小型涂装车间的低浓度漆雾预处理（无强溶剂挥发）。

现场要求：对密封、防爆无严格要求，追求设备成本低、安装简单，场地通风条件较好。

二、负压喷淋塔适用场景

废气特性：高浓度、强腐蚀性（如酸碱废气、盐雾）、剧毒（如氰化氢、氯气）、易燃易爆（如苯系物、烷烃类），

或异味强烈需严格控制泄漏。

典型行业 / 工艺：

化工、电镀行业的酸碱雾、含氰废气治理；

焦化、冶金行业的焦油烟气、含硫含氮废气净化；

制药、化工合成行业的高浓度 VOCs、有毒废气处理；

涂装、印刷行业的高浓度漆雾、溶剂废气（如甲苯、二甲苯）治理；

垃圾处理、污水处理厂的恶臭废气（如硫化氢、氨）净化。

现场要求：对环保合规、安全防护要求高，需避免废气泄漏，且希望延长风机使用寿命（避免接触未处理废气）。
