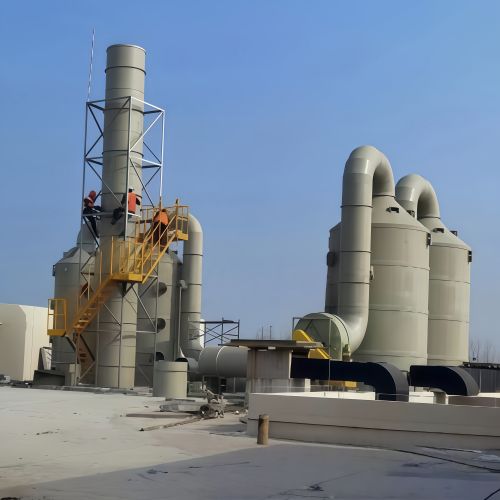

酸洗喷淋塔

喷淋塔的工作原理

喷淋塔的工作原理是通过喷淋液与气体中的污染物进行接触吸收或化学反应，以达到净化气体的目的。

一，喷淋塔是废气处理的一种装备，其工作原理是通过喷淋雾化喷淋液与气体中和反应或者收集粉尘至喷淋液中

二，具体工作原理如下

1：含尘气体、黑烟尾气经烟管进入废气净化塔的底部锥斗，烟尘受水浴的冲洗。

2：经此处理黑烟、粉尘等污染物经水浴后，有一部分尘粒随气体运动，与冲击水雾并与循环喷淋水相结合，在主体内进一步充分混合作用。

3：此时含尘气体中的尘粒便被水捕集，尘水径离心或过滤脱离，因重力经塔壁流入循环池，净化气体外排。

喷淋塔的结构概括为

：一层旋流板除雾、两层喷淋、三层填料、三个视窗、五个活接球阀。喷淋塔具有除尘脱硫效率高、设备占地少、耗水耗电指标较低、耐腐蚀、使用寿命长、运行可靠、维护简单等优点。

喷淋塔设计规范

喷淋塔设计需围绕结构、材料、工艺参数及安全防护等核心维度遵循规范，不同应用场景略有差异，以下是通用关键规范：

1. 结构设计：塔体多为圆柱形，高径比通常3:1 - 5:1以保障气液接触时间；

喷淋层设2 - 3层，层间距1 - 2米，喷头均匀分布全覆盖塔截面。

填料层高度1.5 - 3米，配开孔率适配的支撑板，除雾装置选用折流板或旋流板，

丝网类型避免液滴夹带。

2. 材料选用：耐腐蚀是核心要求，如PP喷淋塔主体用聚丙烯，耐温范围-10℃至100℃；喷头、管道等部件可选PP、PVDF或不锈钢。处理高温气体时，需选用耐高温材料或增设冷却装置。

3. 工艺参数：气液比一般1:10 - 1:20，恶臭废气处理等场景液气比可调整为1 - 10 L/m³；气体在塔内停留时间1 - 3秒，化学吸收工况需延长；填料塔压降控制在500 - 1500 Pa，空塔压降需更低。

4. 安全防护：处理易燃易爆气体时，需加装防爆膜、安全阀等装置；塔体接口和阀门处用密封圈等防泄漏，户外或特殊环境的塔体需设计稳固支撑结构，避免运行中变形倾斜。

喷淋塔废气处理工艺

喷淋塔废气处理工艺原理是通过集气罩收集废气，利用风机动力使废气通过喷淋塔，在塔内废气与喷淋液逆向接触，发生化学反应或物理吸附，从而去除废气中的有害成分。

以下是喷淋塔废气处理工艺的详细步骤：

1. 废气收集：通过集气罩预先将废气收集起来。

2. 废气输送：在风机作用下将废气源源不断向净化设备输送。

3. 废气与喷淋液接触：废气经过通风管道的输送作用，使废气输送到系统的喷淋塔内，气体在喷淋塔塔内经过酸性洗液（碱性洗液）的喷淋洗涤过程。

4. 中和反应：废气中所含有的容易产生恶臭味的气体成分充分与酸性（碱性）水雾接触混合并且发生中和反应。

5. 气液分离：经过喷淋后的水雾再在洗涤塔内的填料层内形成一个多孔接触面较大的处理层，进一步的对有机废气进行治理。水雾经过填料层后全部回到洗涤塔底部的箱内循环利用。

6. 排放：洁净气体从风机排入大气。

喷淋塔废气处理工艺因其简单、高效、成本低等特点，在工业废气处理领域得到了广泛应用。

喷淋塔使用说明及操作规程

喷淋塔使用说明及操作规程

一、设备概述

喷淋塔是一种高效废气处理设备，通过喷淋液与废气充分接触，吸收或中和废气中的污染物，广泛应用于化工、电镀、喷涂等行业的废气净化。核心组件包括塔体、喷淋系统、除雾层、循环水箱、风机等。

二、使用前准备

1. 检查设备各部件连接紧固性，确保喷淋管、阀门、法兰无泄漏。

2. 检查循环水箱水位，补充至规定液位，添加相应吸收剂（如碱性液处理酸性废气），搅拌均匀。

3. 检查喷淋泵、风机的电源连接及运行状态，确保无异常噪音、卡滞现象。

4. 清理塔内杂物、除雾层灰尘，保证气流通道顺畅。

三、操作规程

（一）启动流程

1. 先启动循环水泵，待喷淋系统正常出水（喷淋均匀无堵塞）后，再启动引风机。

2. 调节风机风量和水泵流量，控制废气处理流速和喷淋密度，确保气液充分接触。

3. 监测进、出风口废气浓度，根据处理效果微调吸收剂浓度和喷淋量。

（二）运行中的监控

1. 每小时检查一次循环水箱水位、吸收剂浓度，及时补水和补充药剂。

2. 观察喷淋情况，若出现喷淋不均、堵塞，需及时清理喷淋头。

3. 监控设备运行参数，风机电流、水泵压力应在额定范围内，异常时立即停机检查。

4. 定期查看除雾层，若出现结垢、堵塞，及时清洗或更换。

（三）停机流程

1. 先关闭引风机，待塔内残留废气排出后，再关闭循环水泵。

2. 放空循环水箱内废液，清洗水箱及喷淋系统，避免药剂残留结垢。

3. 切断设备总电源，做好运行记录（处理时间、药剂消耗量、设备状态等）。

四、维护保养

1. 每日：清理塔体底部沉淀物，检查喷淋头、管道有无堵塞。

2. 每周：清洗除雾层，检查风机、水泵的润滑油位，补充或更换润滑油。

3. 每月：全面检查设备密封性，更换老化的阀门、密封圈；校准废气监测仪表。

4. 每年：对塔体进行防腐处理，检修风机叶轮、电机，确保设备长期稳定运行。

五、安全注意事项

1. 操作人员需佩戴防护用品（手套、口罩、护目镜），避免接触腐蚀性吸收剂。

2. 设备运行时禁止打开塔体检修门，如需检修必须先停机、断电，并做好安全警示。

3. 吸收剂需单独存放，避免与其他化学品混放，防止发生化学反应。

4. 定期检查电气设备绝缘情况，防止漏电事故；风机、水泵需做好接地处理。

5. 若发生废气泄漏，立即停机，启动应急预案，疏散现场人员并通风换气。

喷淋塔的作业与用途

一、核心作用

废气净化处理：通过喷淋液（水或专用吸收剂）与废气逆流接触，利用物理吸收、化学中和等原理，去除废气中的有害污染物，实现气体达标排放。具体作用包括：

1. 吸收酸性/碱性废气（如HCl、SO₂、NH₃等），中和酸碱物质降低腐蚀性。

2. 捕捉粉尘、雾滴等颗粒物，减少大气扬尘污染。

3. 去除部分有机废气（如VOCs），降低异味扩散。

二、主要用途

广泛应用于产生废气的工业及环保领域，典型场景如下：

1. 化工行业：处理化工反应产生的酸性尾气、碱性废气及有机挥发物。

2. 电镀行业：净化电镀槽挥发的酸雾（如铬酸雾、盐酸雾），保护操作人员健康。

3. 喷涂行业：吸收喷漆过程中产生的漆雾、VOCs，降低废气异味。

4. 冶金行业：处理冶炼过程中排放的含硫废气、粉尘，减少大气污染。

5. 电子行业：净化半导体制造、电路板蚀刻产生的酸性废气。

6. 制药行业：处理药品合成过程中产生的有机废气和腐蚀性气体。

7. 污水处理厂：吸收曝气池、污泥处理区产生的硫化氢、氨气等恶臭气体。

8. 锅炉烟气处理：脱硫、除尘预处理，辅助烟气达标排放。

喷淋塔使用范围

喷淋塔核心用于废气净化，适用场景覆盖多行业、多污染物类型，具体范围如下：

一、适用污染物类型

1. 酸碱废气：盐酸雾、硫酸雾、氮氧化物、氨气、碱性尾气等。

2. 颗粒物：工业粉尘、漆雾、雾滴、烟雾等。

3. 有机废气：部分挥发性有机物（VOCs）、恶臭气体（硫化氢、甲硫醇等）。

4. 其他：高温烟气降温预处理、气体加湿等。

二、适用行业领域

1. 化工、石油化工行业：处理生产过程中酸碱尾气、有机挥发物。

2. 电镀、表面处理行业：净化酸雾、铬雾等腐蚀性废气。

3. 喷涂、涂装行业：捕捉漆雾、去除喷漆VOCs及异味。

4. 冶金、钢铁行业：冶炼烟气脱硫、除尘预处理。

5. 电子、半导体行业：处理蚀刻、清洗工艺产生的酸性废气。

6. 制药、农药行业：净化合成反应产生的有机废气和腐蚀性气体。

7. 环保领域：污水处理厂恶臭气体处理、垃圾中转站异味净化。

8. 能源、锅炉行业：锅炉烟气脱硫、降温、除尘。

9. 印刷、包装行业：处理油墨挥发的VOCs和异味。

10. 食品加工行业：去除生产过程中产生的油烟、恶臭气体。

喷淋塔填料球的作用

喷淋塔填料球是塔内核心传质元件，核心作用是强化气液接触，提升废气处理效率，具体功能如下：

1. 增大接触面积：填料球表面多孔、结构蓬松，能大幅增加喷淋液（液相）与废气（气相）的接触面积，让两者充分接触反应。

2. 延长接触时间：打乱气液流动路径，减缓气体上升速度和液体下降速度，延长两者接触反应时间，提高污染物吸收、中和效率。

3. 均匀分布气液：促使上升的废气和下降的喷淋液均匀分布，避免出现“沟流”“壁流”现象，保证塔内各区域处理效果一致。

4. 提升传质效率：通过优化气液接触状态，加速污染物从气相向液相的传递过程，增强吸收、中和反应效果，降低出口废气污染物浓度。

常见的填料球材质有聚丙烯、聚乙烯、陶瓷等，需根据处理废气类型（如酸性、碱性）和工况选择合适材质。

喷淋塔废气处理设备隐患排查表

排查日期：年____月____日  排查人员：  设备编号：____  运行状态：□运行中 □停机中

排查类别 排查项目 排查内容 标准要求 排查结果（□正常 □异常） 异常描述 整改措施 整改责任人 整改完成时间

塔体结构 塔体外观 塔体有无腐蚀、变形、渗漏 无明显腐蚀、变形，法兰、焊缝无泄漏

 检修门/观察窗 密封情况、玻璃完好度 密封严密，玻璃无破损、模糊

 塔内支撑结构 有无松动、脱落 支撑牢固，无松动、脱落现象

喷淋系统 喷淋泵 运行噪音、振动、压力 噪音、振动正常，出口压力在额定范围

 喷淋管 有无堵塞、破损、渗漏 管道通畅，无堵塞、破损，接口无泄漏

 喷淋头 喷淋效果、有无堵塞 喷淋均匀，无堵塞、滴漏，角度正常

 填料层 有无塌陷、结垢、堵塞 填料分布均匀，无塌陷、严重结垢和堵塞

除雾系统 除雾层 有无结垢、堵塞、破损 无明显结垢、堵塞，板材/填料无破损

 出口雾滴 排放气体带液情况 出口无明显雾滴夹带

循环系统 循环水箱 水位、水质、沉淀物 水位在规定范围，水质无异常，沉淀物少

 药剂浓度 吸收剂浓度是否达标 符合处理工艺要求，定期检测调整

 管道阀门 有无堵塞、渗漏、阀门状态 管道通畅，阀门开关灵活，无渗漏

风机系统 风机运行 噪音、振动、电流 运行平稳，噪音、振动正常，电流在额定值

 风机叶轮 有无积尘、腐蚀、不平衡 叶轮清洁，无明显积尘、腐蚀，转动平衡

 风管连接 密封性、有无破损 连接牢固，密封严密，无破损、漏风

电气系统 电源线路 绝缘情况、有无老化破损 线路绝缘良好，无老化、破损、裸露

 控制柜 仪表显示、接线情况 仪表显示正常，接线牢固，无松动、发热

 接地装置 接地是否可靠 接地电阻符合标准，连接牢固

安全防护 防护用品 是否配备齐全、有效 手套、口罩、护目镜等齐全且在有效期

 警示标识 设备警示、操作标识是否清晰 标识完整、清晰，张贴规范

 应急设施 应急通道、通风设备是否正常 应急通道畅通，通风设备可正常启动

其他 运行记录 运行参数、药剂消耗、维护记录 记录完整、准确，及时更新

 周边环境 有无杂物堆放、安全隐患 设备周边整洁，无易燃、易爆杂物堆放
