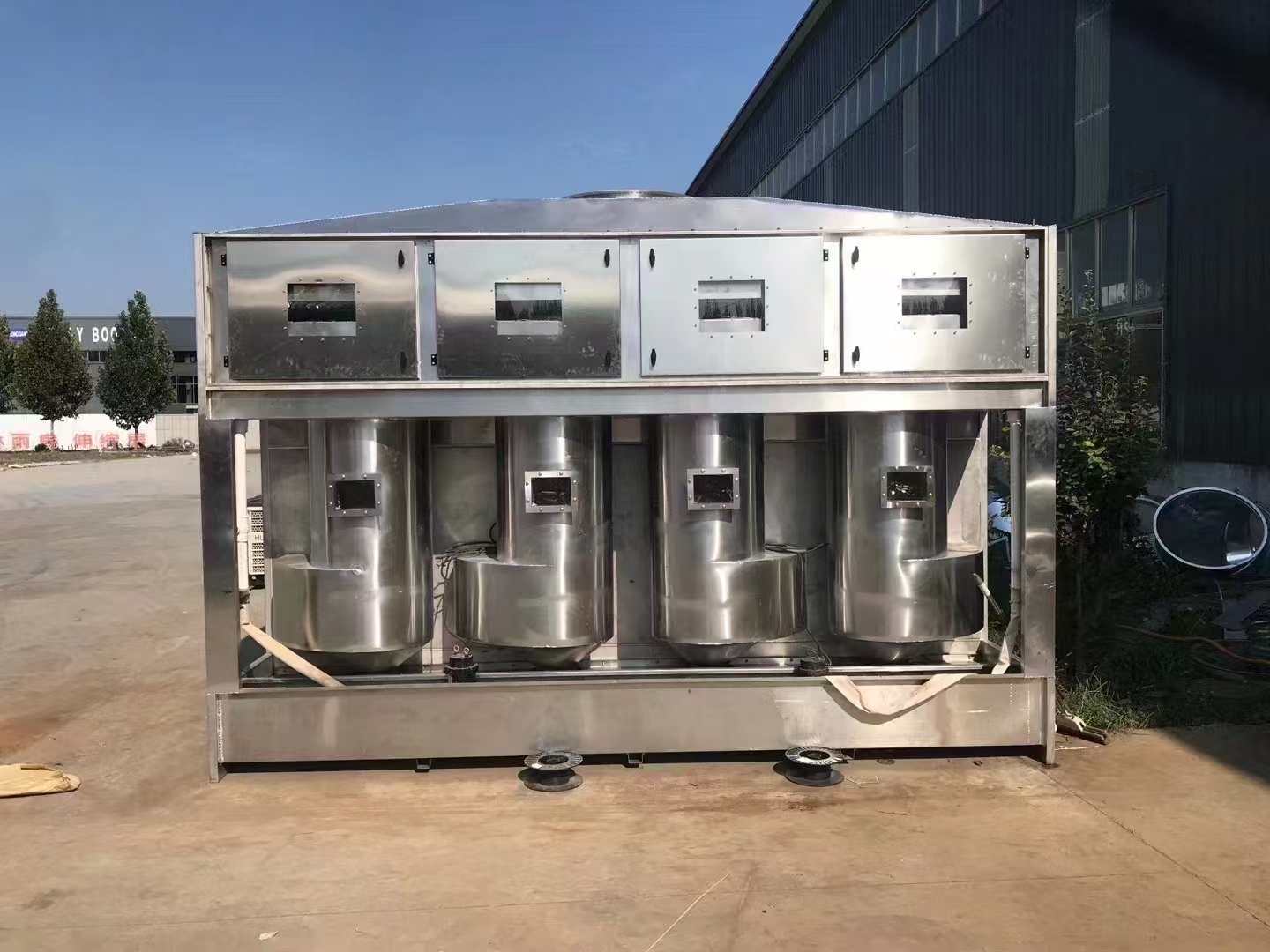

气旋混动水帘柜

气旋混动水帘柜也叫气旋水帘柜、水旋喷漆柜，是一种用于喷漆废气处理的环保设备。

工作原理：在负压风机牵引下，含漆雾的废气被吸入设备，先与水帘板的水幕接触，大部分漆雾被冲刷至循环水箱。残余废气接着进入高速旋流导轨装置，在离心力作用下，漆雾与水发生气液乳化反应，颗粒物分离后沉入水箱。之后气体进入填料水雾旋转层，与空心悬浮球等填料碰撞吸附，实现二次净化。最后经除雾层脱水，达标气体由风机排出

。

结构组成：主要包括水帘板，可形成多层水幕吸附污染物；循环水箱与水泵，用于实现水循环；气旋桶，内置旋风片与喷淋装置，增强漆雾离心分离效果；高速旋流导轨，促使气液乳化并分离；水泵喷嘴，负责供水形成水帘与喷淋；除雾装置，确保净化后的废气无水分残留。

特点：具有净化效率高的特点，漆雾捕捉率可达 95% 以上。其水循环系统经过优化，减少了水的消耗，且通过添加特殊化学药剂，可防止积渣积垢，延长设备使用寿命。此外，设备还具有结构紧凑、占地面积小、运行成本低等优点。

适用范围：广泛应用于汽车制造与维修、家具生产、机械制造、金属加工、工艺品等行业的喷漆环节，能有效处理喷漆过程中产生的漆雾废气。

气旋水帘柜通常由柜体、水帘部、气旋部、出风部、水循环模块等部分组成。以下是其具体结构介绍：

柜体：是气旋水帘柜的主体结构，内部包含水帘部、气旋部、出风部等，底部为储水部，用于储存循环水

水帘部：一般位于柜体的前部，一侧为开放侧以供进风。水帘部与储水部导通，通过水循环模块使水从储水部抽到水帘板上方，形成水帘，用于吸附和捕捉废气中的颗粒物和漆雾。

气旋部：位于水帘部之后，与水帘部的导通处高于水帘布置。气旋部通常有多个，其底部为锥形结构，设有输出管，输出管下方设有水槽，用于收集分离出的颗粒物和液体。

出风部：在气旋部之后，内部设有过滤层，如活性炭过滤层或高效过滤器等，用于进一步净化气体，经过净化的气体通过出风口排出。

水循环模块：输入端延伸到储水部，输出端分别延伸至出风部与喷淋模块连接，以及延伸至水帘部使水帘部产生水帘，实现水的循环利用。

其他部件：还可能包括底座、水箱、抽水泵、发动机、转动轴、叶片等部件。底座用于支撑整个设备，水箱储存水，抽水泵将水箱中的水抽到需要的部位，发动机通过转动轴带动叶片转动，实现搅拌、刮除杂质等功能

气旋水帘柜的优缺点

气旋水帘柜结合水帘吸附与气旋离心分离技术，在喷涂漆雾处理中应用广泛，其核心优缺点如下

核心优点

净化效率高：水帘 + 气旋双重作用，漆雾捕捉率可达 90%–98%（优于普通水帘柜 70%–85%），对中等粒径颗粒（10μm 以上）拦截效果好。

节水与运行经济：水循环复用，耗水量低；配合 AB 剂可延长换水周期，减少废水排放与药剂消耗，运行成本低于干式滤材方案。

结构紧凑易维护：占地面积小，安装便捷；主要维护为定期清理水箱漆渣、换水与检查水泵 / 喷嘴，无复杂耗材更换（部分型号），故障率低。

适用范围广：可处理家具、汽车、机械等行业的油性 / 水性漆雾，能适配中低浓度连续喷涂工况，可与活性炭塔、喷淋塔串联提升 VOCs 去除率。

安全性与稳定性：水帘可降温、抑制溶剂挥发，降低燃爆风险；气流阻力小（压降低），对排风系统影响小，可长时间连续运行。

耐腐蚀与定制化：常用不锈钢 / PP 材质，耐高湿与腐蚀性环境；可按风量、场地尺寸定制，适配不同车间布局。

主要缺点

细小颗粒与 VOCs 去除有限：对亚微米级颗粒（<5μm）与可溶性 VOCs 净化能力弱，若需达标排放，需额外配置活性炭吸附、光氧催化等深度处理单元。

废水与漆渣处理成本：循环水中的漆渣需定期打捞，废水含 COD 与重金属，需配套污水处理设备（如絮凝沉淀、气浮），否则易造成二次污染。

易堵塞与结垢：水泵、喷嘴、水帘板易因漆渣堆积堵塞；长期运行水体结垢会影响水帘均匀性与气旋效率，需定期酸洗或更换部件。

能耗与噪音：水泵与风机需持续运行，能耗高于纯气旋设备；风机高速运转会产生噪音，需加装消音器或隔音罩。

高浓度工况适配性不足：处理高浓度漆雾（如大流量喷涂线）时，易出现 “逃逸” 现象，需增大循环水量或增设预处理段。

冬季防冻与湿度控制：北方冬季需防冻措施（如伴热、排空）；设备运行会增加车间湿度，对部分工艺（如金属焊接、电子装配）有影响。

选型与使用建议

适合：中低浓度漆雾、连续作业、场地紧凑、预算有限的喷涂场景（如家具厂、小型汽配厂）。

不适合：高浓度漆雾、严格 VOCs 排放要求、无废水处理条件的工况，建议优先考虑水旋柜或干式 + 活性炭组合。
