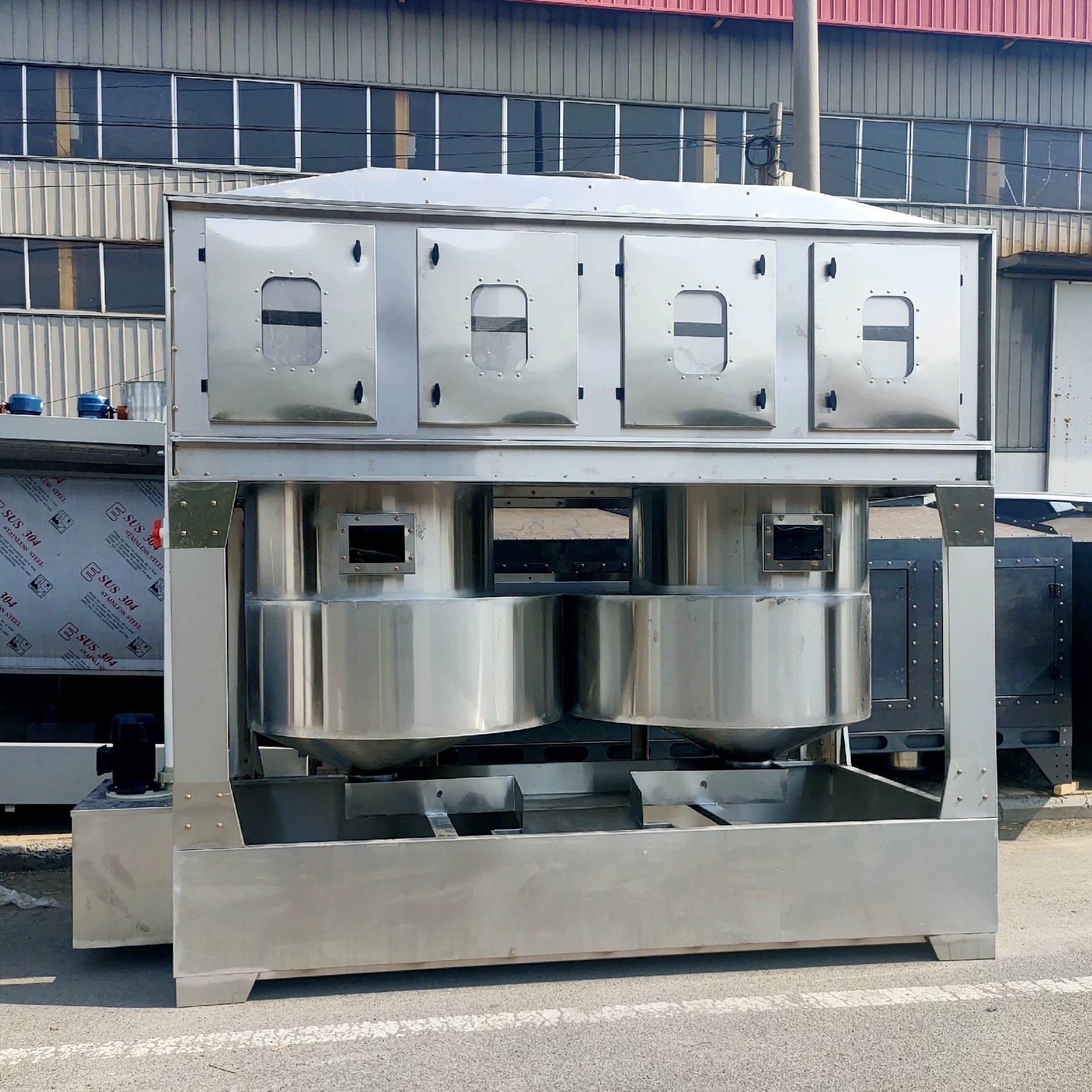

气旋混动喷淋塔

气旋混动喷淋塔是一种高效的工业废气处理设备，其整合了气旋离心力、喷淋吸附、湍流混合三大核心技术。以下是关于它的详细介绍：

工作原理：工业废气通过进气管道进入气旋塔后，会经过塔体底部的导流装置，该装置能引导废气形成速度可达 10-15m/s 的高速旋转螺旋气流。高速气旋运动产生的离心力会将废气中粒径较大的粉尘颗粒甩向塔壁，在重力作用下沿塔壁下落至底部的循环水箱，实现初步除尘。与此同时，塔顶部的喷淋系统通过高压雾化喷嘴将循环水或专用吸附液雾化成直径 5-10μm 的微小液滴，这些雾化液滴在气旋气流的带动下，形成与废气旋转方向相反的喷淋气流，两者在塔体中部的反应区形成剧烈的湍流混合状态，使废气与喷淋液充分碰撞、吸附、溶解，从而去除粉尘、有害气体等污染物。

结构特点：塔体通常采用圆柱形结构，以减少气流阻力，确保气旋运动的稳定性。塔体内部分为进气区、导流区、反应区、除雾区四个功能区域。进气区的管道倾角控制在 30-45°，确保废气平稳进入并形成初始旋流；导流区的导流叶片角度为 15-20°，可调整叶片角度控制气旋强度；反应区的高度占塔体总高度的 60%-70%，为气液充分反应提供充足空间；除雾区设置高效除雾器，可捕捉气流中夹带的微小液滴，避免二次污染。此外，塔底部的循环水箱配备了液位控制系统与药剂添加装置，可根据废气处理需求实时调整喷淋液的浓度与 pH 值。

技术优势：相比传统喷淋塔，气旋混动喷淋塔气液接触面积可达其 3-5 倍，污染物去除效率提升 40% 以上。同时，其独特的结构设计减少了堵塞的可能性，提高了设备的稳定性和可靠性，且水池中的水可循环使用，节约了水资源。

应用范围：适用于各工业领域的废气粉尘净化处理，特别适合喷漆废气漆雾处理、打磨抛光粉尘处理等。

 气旋混动喷淋塔的应用领域有哪些？

核心结论：气旋混动喷淋塔凭借高效气液传质 + 离心除尘 + 抗堵特性，广泛用于多行业的粉尘 / 漆雾 / 酸碱废气 / VOCs 前驱物治理，尤其适合高湿、高粘性、含尘量波动大的工况。

核心应用领域 & 典型场景

涂装行业（核心场景）

汽车、家具、工程机械、家电等行业的喷漆房、烘干室废气处理，重点去除漆雾（油性 / 水性漆）、苯系物、酯类、醇类等 VOCs 及粉尘；适配水帘柜后深度净化、循环风系统前置预处理。

机械加工 & 金属表面处理

焊接 / 切割烟尘、打磨抛光粉尘（如不锈钢、铝合金、铸件）、喷砂除锈粉尘；酸洗 / 磷化 / 电镀生产线的酸碱雾（HCl、H₂SO₄、NaOH 等）、氰化物废气处理。

化工 & 制药行业

精细化工、农药、染料、医药中间体生产的酸性 / 碱性废气（如 SO₂、NOₓ、NH₃、H₂S）、有机废气吸收、粉尘回收；发酵车间的恶臭气体（如硫化氢、氨气）治理。

建材 & 冶金行业

陶瓷、玻璃、水泥、石材加工的粉尘（如硅尘、碳酸钙粉尘）、窑炉烟气的脱硫脱硝预处理；钢铁厂、有色金属冶炼的冶炼烟气、酸洗废气净化。

电子 & 半导体行业

PCB 线路板蚀刻、电镀、显影、脱膜工艺的酸碱雾（HCl、HF、NaOH）、有机废气；半导体封装的粉尘、溶剂废气处理。

其他行业

印刷包装（油墨废气、纸粉）、橡胶塑料（硫化烟气、粉尘）、食品加工（油烟、粉尘、恶臭）、木工行业（木粉、胶黏剂 VOCs）、垃圾焚烧 / 填埋场（恶臭、酸性废气）预处理。

选型 & 应用要点

优先用于中高浓度粉尘 + 水溶性 / 半水溶性废气的协同治理，若需达标排放，常与活性炭吸附、催化燃烧（CO）、RTO 等工艺组合使用。

喷漆 / 打磨工况需注意循环液的 pH 值、漆渣打捞、除雾器定期清洗；酸碱废气工况需配置耐腐蚀材质（如 PP、FRP、316L 不锈钢）。

高盐 / 高粘性工况（如喷漆、电镀）建议加装自动排渣、药剂自动投加、循环液冷却系统，延长设备寿命。

气旋混动喷淋塔的工作原理是什么？

气旋混动喷淋塔的核心工作原理是气旋离心除尘 + 高压雾化喷淋 + 气液湍流混动传质的协同作用，通过多级净化流程实现粉尘、漆雾、水溶性有害气体的高效捕捉与去除，具体步骤如下：

进气与旋流启动

工业废气经带倾角（30-45°）的进气管进入塔体底部进气区，在导流区的导流叶片（角度 15-20°）引导下，形成10-15m/s的高速螺旋上升气流。离心力将大粒径粉尘 / 漆雾颗粒甩向塔壁，颗粒在重力作用下沿壁面滑落至底部循环水箱，完成初步粗除尘。

雾化喷淋与反向气流形成

塔顶部高压喷淋系统启动，通过雾化喷嘴将循环水 / 专用吸附液（如酸碱中和液、吸收剂）雾化成5-10μm的微小液滴。这些液滴在气旋气流带动下，形成与废气旋流方向相反的喷淋气流，在塔体中部反应区（占总高度 60-70%）形成剧烈的湍流混合场。

气液充分反应与污染物去除

反向气液流在反应区剧烈碰撞、剪切、混合，气液接触面积显著提升（为传统喷淋塔的 3-5 倍）。微小粉尘、漆雾、水溶性有害气体（如 HCl、SO₂、NH₃、H₂S）与液滴充分接触，通过惯性碰撞、拦截、吸附、溶解、中和等作用被捕捉。污染物随液滴汇聚后回落至循环水箱，完成深度净化。

除雾与达标排放

净化后的气流进入塔顶除雾区，高效除雾器捕捉气流中夹带的微小液滴（避免二次污染与风机带水），最终达标气体经出风口排出。

循环液系统辅助

底部循环水箱配备液位控制、pH 监测与药剂自动投加装置，可实时调节喷淋液浓度与酸碱度，维持稳定处理效率；水箱内的漆渣 / 粉尘定期打捞，循环液可循环使用（按需补充新水与药剂），节约水资源。

补充说明

核心增效逻辑：高速旋流强化离心分离，反向喷淋 + 湍流混动大幅提升气液传质效率，使污染物去除效率较传统喷淋塔提升 40% 以上。

关键参数影响：导流叶片角度、进气流速、雾化粒径、喷淋压力、反应区高度，均会直接影响旋流强度与气液接触效果，需按工况匹配。
