一、方案背景与适用范围
1. 行业现状
2. 适用场景
本方案适用于制药企业中低浓度 VOCs 废气（浓度≤1000mg/m³）、恶臭气体（如氨、硫化氢、有机胺等）的处理，尤其适用于间歇式生产、废气组分单一或无回收价值的场景，可作为末端处理单元独立运行，也可与预处理工艺（如冷凝、喷淋洗涤）组合使用。
二、处理原理与核心优势
1. 吸附原理
2. 核心优势
技术成熟：工艺简单、操作便捷，无需复杂反应条件，运行稳定性高；
成本可控：设备投资较低，日常运行能耗少，适用于中小型制药企业；
净化效率高：对多数 VOCs 和恶臭气体的吸附效率可达 90% 以上，能有效去除异味；
适应性强：可处理多种组分废气，对浓度波动有一定耐受性，无需针对性调整工艺。
三、工艺系统设计
1. 工艺流程
废气收集：通过密闭罩、管道系统收集各生产节点废气，确保收集效率≥95%，减少无组织排放；
预处理：设置喷淋洗涤塔（含碱液或清水）去除废气中的粉尘、酸性 / 碱性组分及部分水溶性污染物，避免堵塞或腐蚀活性炭，延长吸附剂使用寿命；
风机输送：选用防腐防爆型离心风机，根据废气处理量匹配风压和风量，确保气体稳定通过吸附床；

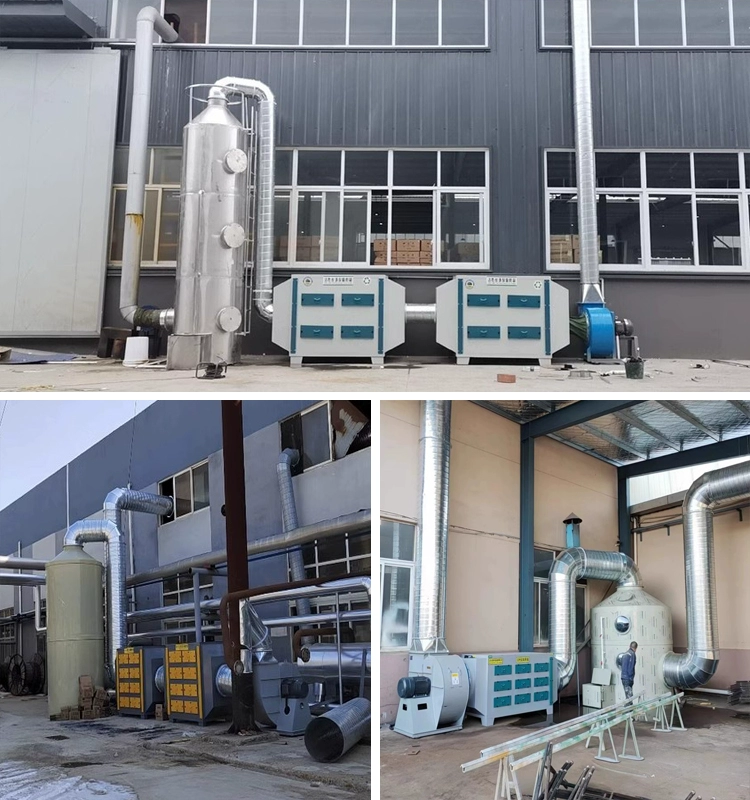

活性炭吸附床：核心处理单元，采用固定床结构，气体自上而下或水平通过活性炭层，充分接触吸附。
2. 关键参数设计
处理风量：根据生产规模核算，预留 10%-20% 余量，避免超负荷运行；
空塔流速：控制在 0.3-0.8m/s，确保吸附时间充足（建议≥10s）；
活性炭填充量：根据处理风量、吸附容量及运行周期计算，填充高度一般为 0.8-1.5m；
活性炭选型：优先选用蜂窝状或柱状活性炭（比表面积大、吸附容量高、气流阻力小），针对含特定污染物的废气（如含氯、含硫废气）可选用改性活性炭；
运行温度：控制在 5-40℃，温度过高会降低活性炭吸附容量，需避免高温废气直接进入吸附床。
四、设备选型与配置
设备名称 | 选型要求 | 核心功能 |
废气收集管道 | 材质选用 PP 或 FRP（防腐），管道风速 10-15m/s | 高效收集各排放点废气，减少泄漏 |
喷淋洗涤塔 | 逆流式喷淋塔，材质 PP/FRP，配备雾化喷嘴和除雾层 | 去除粉尘、酸碱组分，预处理废气 |
离心风机 | 防腐防爆型，风量匹配处理规模，风压≥1500Pa | 提供气体流动动力，稳定输送废气 |
活性炭吸附床 | 材质 Q235B（内外防腐处理），单床或双床设计 | 核心吸附单元，去除废气中污染物 |
活性炭 | 蜂窝状活性炭（比表面积≥1000m²/g）或柱状活性炭 | 吸附废气中 VOCs 和恶臭组分 |
控制系统 | 配备风量监测、温度监测、压差监测仪表，联动风机启停 | 实时监控系统运行状态，确保安全稳定 |
五、运行与维护管理
1. 日常运行操作
启动顺序：先开启喷淋洗涤塔→启动风机→通入废气，确保预处理系统正常运行后再导入吸附床；
运行监控：定期查看风机运行状态、吸附床进出口压差（正常压差 0.5-1.5kPa，压差过高说明活性炭堵塞）、废气处理效果（通过气味、监测数据判断）；
停机顺序：先停止通入废气→继续运行风机和喷淋塔 10-15min→关闭风机→关闭喷淋塔。
2. 活性炭更换与再生
更换周期：根据废气浓度、处理量及吸附效率确定，一般为 3-6 个月，当吸附床出口污染物浓度接近排放标准或异味明显时，需及时更换；
更换方式：采用人工更换，双床设计可实现 “一用一备”，确保生产连续性；
废活性炭处置：废活性炭属于危险废物，需交由有资质的单位进行无害化处理或再生，严禁随意丢弃。
3. 维护保养要点
每日：检查风机运行声音、振动是否正常，喷淋塔液位和喷嘴雾化效果，吸附床有无漏气；
每周：清理喷淋塔内沉淀物，检查管道连接部位密封性，校准监测仪表；
每月：检查活性炭吸附床防腐层是否破损，风机润滑油液位，更换喷淋塔循环水；
定期监测：每季度委托第三方检测机构检测进出口废气浓度，确保达标排放。
六、安全与环保要求
1. 安全防护
防爆设计：吸附床、风机、管道等设备需做防静电接地（接地电阻≤10Ω），车间内配备防爆灯具和通风设施，避免 VOCs 积聚引发爆炸风险；
消防措施：吸附床周边配备干粉灭火器或二氧化碳灭火器，严禁明火靠近；
人员防护：操作人员需佩戴防毒面具、防护手套，避免直接接触废气和废活性炭。
2. 环保达标要求
排放指标：处理后废气中 VOCs 浓度需符合《制药工业大气污染物排放标准》（GB 37823-2019），恶臭气体浓度符合《恶臭污染物排放标准》（GB 14554-93）；
无组织排放控制：设备连接部位、管道法兰等需密封严密，无明显异味泄漏；
危废管理：建立废活性炭收集、储存、转移台账，严格执行危险废物转移联单制度。
七、方案经济性分析
1. 投资成本（单套处理风量 10000m³/h）
设备投资：约 30-50 万元（含收集管道、喷淋塔、风机、吸附床、控制系统等）；
活性炭成本：约 5-8 万元 / 年（按更换周期 4 个月计算）；
运行成本：电费约 8-12 万元 / 年（风机功率 15-22kW，按年运行 8000h 计算），水费及药剂费约 1-2 万元 / 年；
维护成本：约 2-3 万元 / 年（含设备检修、仪表校准等）。
